Манометры, термометры и термоманометры

Бренды в разделе «Измерительные приборы»

Измерительные приборы — купить в Москве

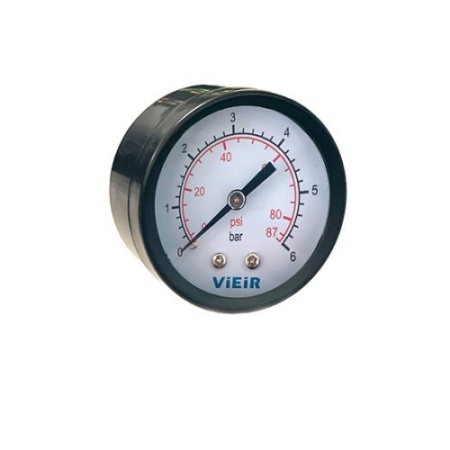

Система без манометра диагностируется на ощупь, и это главная причина, по которой мелкие неисправности превращаются в аварии. Упавшее давление в контуре, подросшее давление на вводе, перегрев подачи — всё это видно сразу и не видно никак, если смотреть не на что.В разделе 44 позиции: манометры — 16, термометры — 11, термоманометры — 6, плюс комплектные исполнения. Производители — Stout, Vieir, Millennium. Корпуса диаметром 50, 63 и 80 мм, шкалы от 0 до 4, 6 и 10 бар, температурные шкалы до 120 градусов. Присоединение осевое и радиальное. Цены от 172 до 2 311 рублей.Осевое присоединение — патрубок сзади корпуса, прибор смотрит на вас с торца трубы. Радиальное — патрубок снизу, прибор читается сбоку. Выбор определяется тем, откуда на него будут смотреть, и ошибиться здесь легко: развернуть манометр после установки нельзя.Термоманометр объединяет две шкалы в одном корпусе и экономит врезку. Его ставят на подаче котла — там, где одинаково важны и давление, и температура.Погружной термометр требует гильзы: сам чувствительный элемент не ставят в поток напрямую, иначе прибор нельзя будет заменить без слива системы. Гильза вваривается или вкручивается один раз.Скажите, что и где измеряете, — подберём диапазон шкалы, диаметр корпуса и тип присоединения.

Измерительные приборы: вопросы и ответы

Чем погружной термометр отличается от накладного?

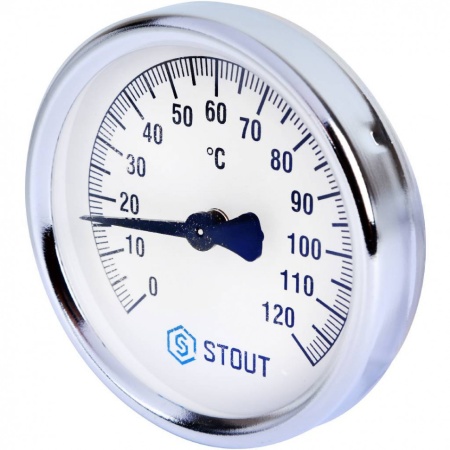

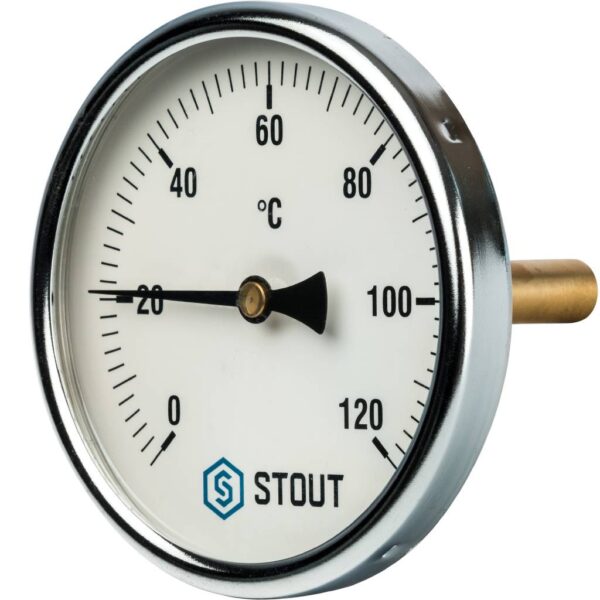

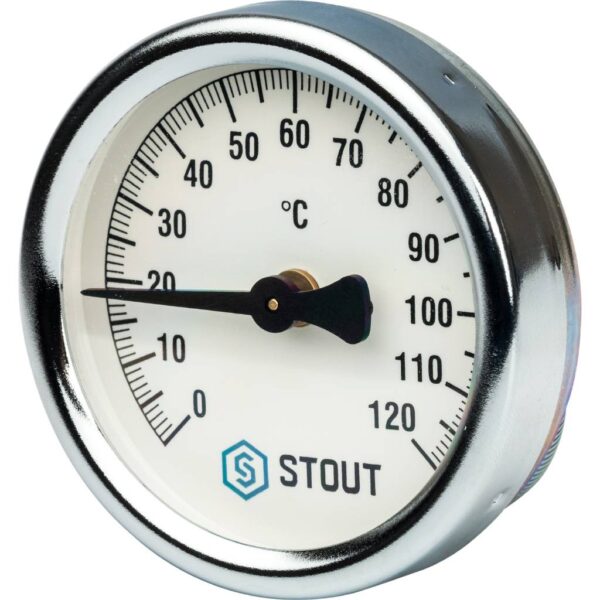

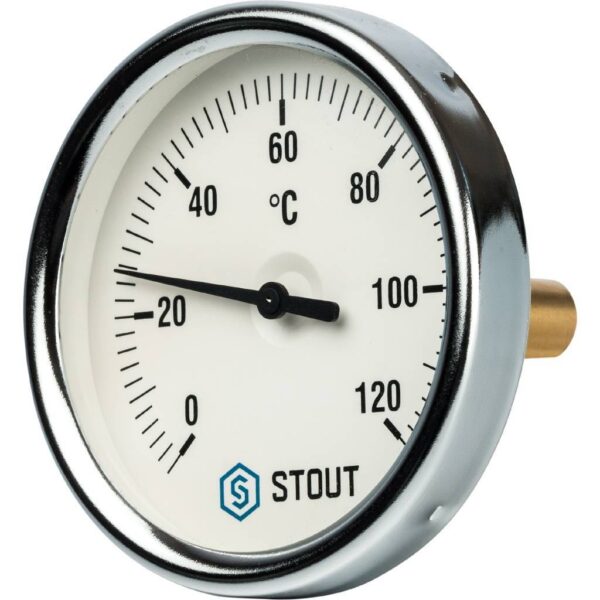

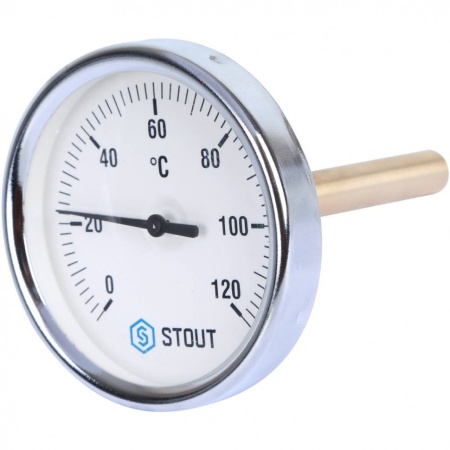

Гильзу погружного термометра, например STOUT SIM-0001, вкручивают в тройник или другой фитинг с внутренней резьбой 1/2″, а термометр вставляют в неё: датчик находится в потоке и показывает температуру воды точнее. Накладной SIM-0004 крепят на трубу пружиной без врезки в систему, он подходит для труб 1″–2″. Он измеряет температуру стенки трубы, поэтому его показания — ориентир.

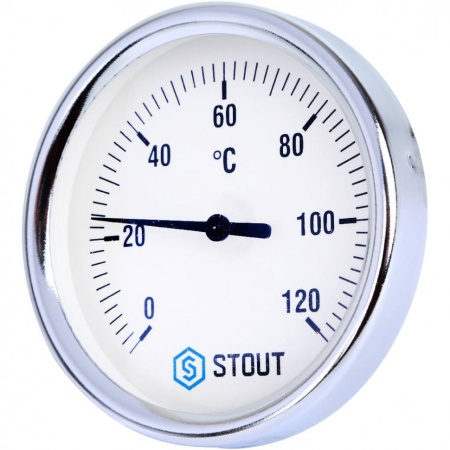

Какую длину гильзы и шкалу термометра выбрать?

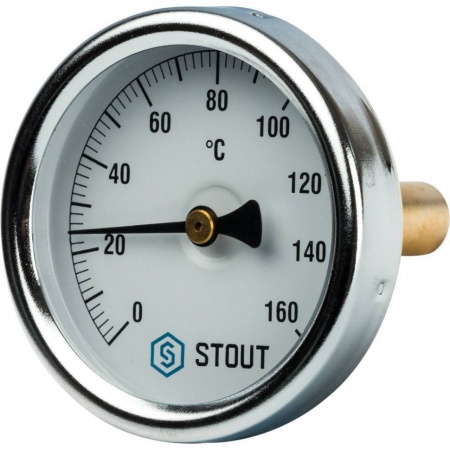

Гильзы в разделе длиной 50, 75 и 100 мм. Конец гильзы должен находиться в потоке, ближе к середине трубы: для тонких труб берут короткую гильзу, для толстых труб, гидрострелок и баков — длиннее. Шкала 0…120 °C подходит для отопления и горячей воды, 0…160 °C — если температура может быть выше. Модели с самоуплотняющейся резьбой ставят без подмотки.

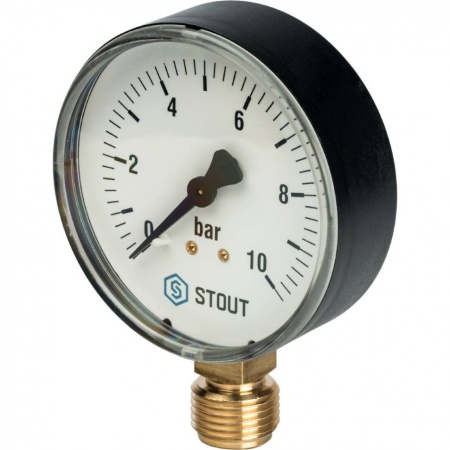

Что значат Dn и кл. 2.5 в названии манометра?

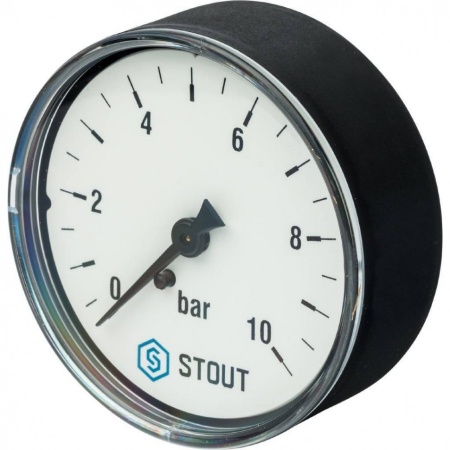

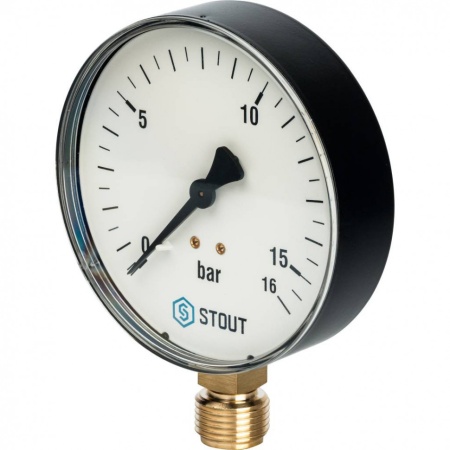

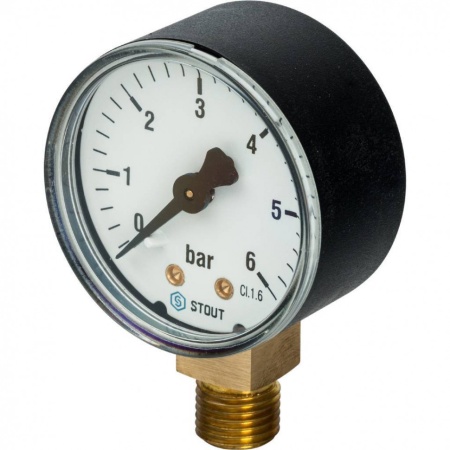

Dn — диаметр корпуса в миллиметрах: 50, 63, 80 или 100. Чем больше корпус, тем легче читать шкалу издалека. У манометров STOUT с корпусом 50 и 63 мм резьба 1/4″, с корпусом 80 и 100 мм — 1/2″. Класс точности 2,5 означает погрешность не больше 2,5 % от верхнего предела шкалы: у манометра на 10 бар это ±0,25 бар.

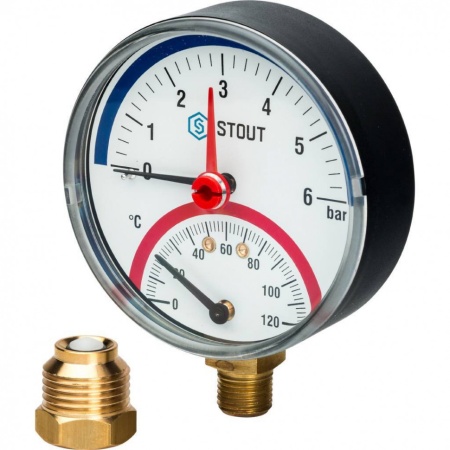

Зачем термоманометру автоматический запорный клапан?

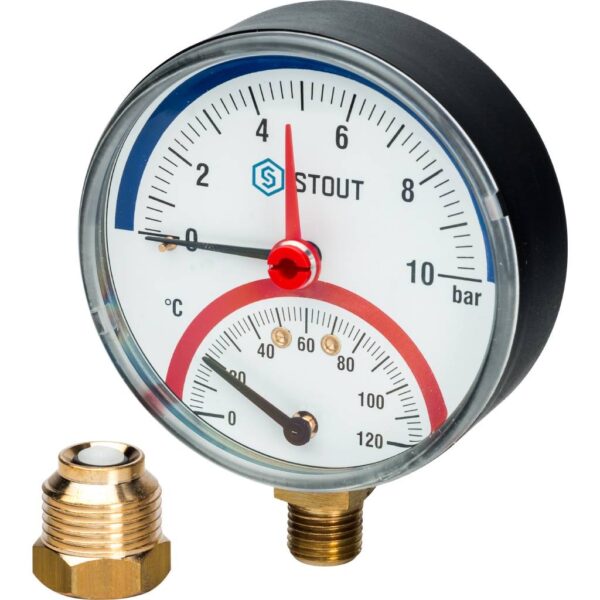

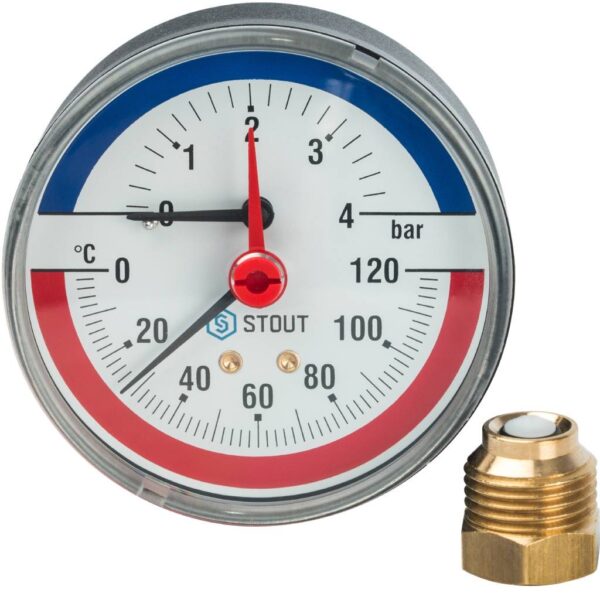

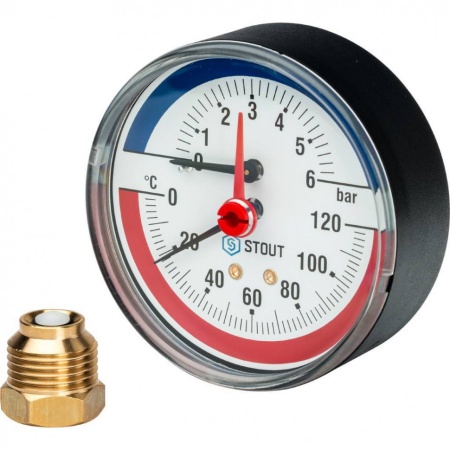

Клапан вкручивают в резьбовой отвод тройника или фитинга на трубе, а прибор — в клапан. Когда термоманометр выкручивают, клапан сам перекрывает отверстие, и прибор снимают без слива системы. Такие комплекты — STOUT SIM-0005 (аксиальный) и SIM-0006 (радиальный) со шкалами 0–4, 0–6 и 0–10 бар. Есть и вертикальные термоманометры с отсечным клапаном на 6 и 10 бар.
