Расширительные баки

Для закрытой системы с водой объём бака берут не меньше 10–12 % от объёма теплоносителя в системе, с антифризом — около 15 %, потому что он расширяется сильнее. Объём системы приближённо оценивают как 13–15 литров на 1 кВт мощности котла. Для котла 24 кВт это около 350 литров в системе и бак на 35–50 литров. Брать бак с запасом можно, меньше расчётного — нельзя.

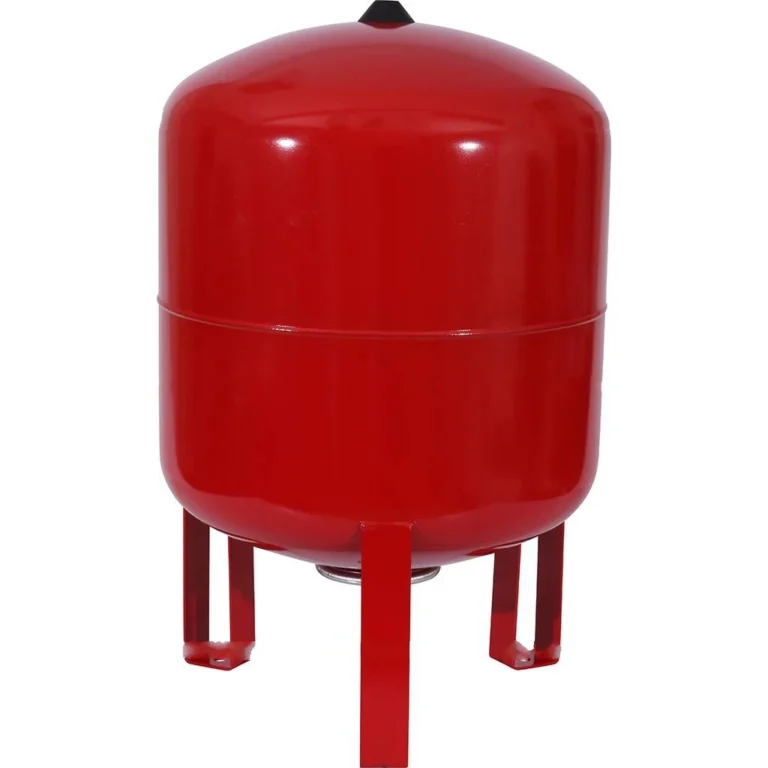

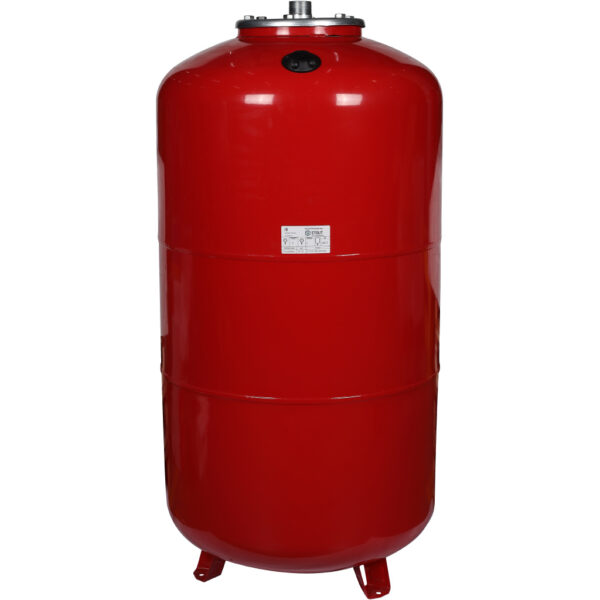

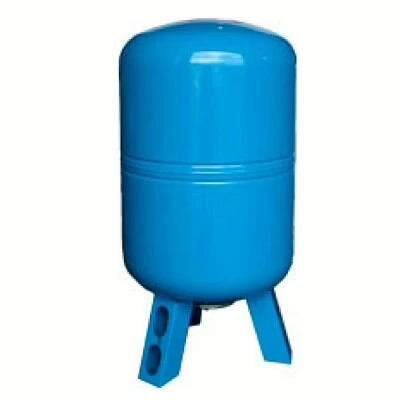

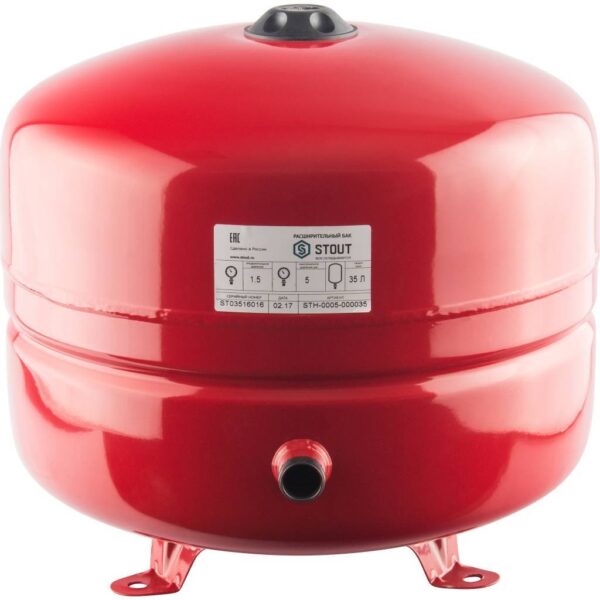

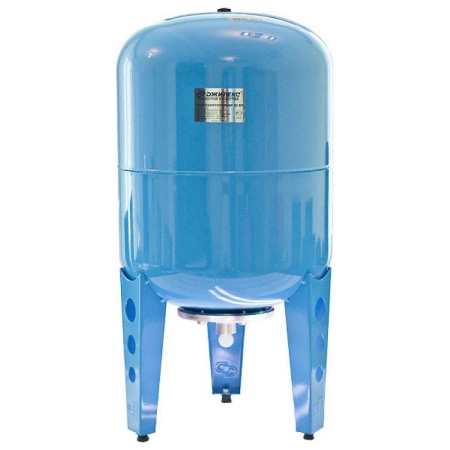

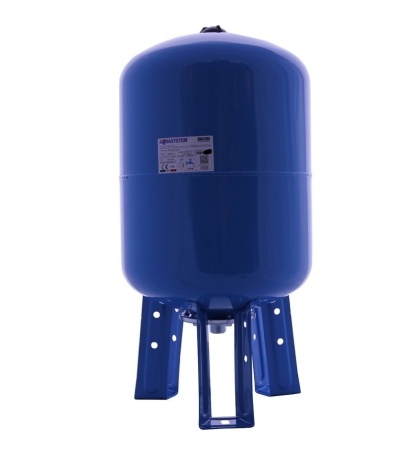

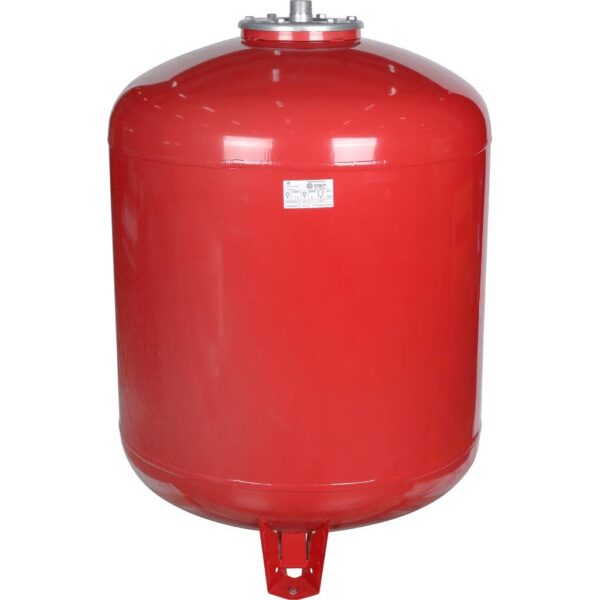

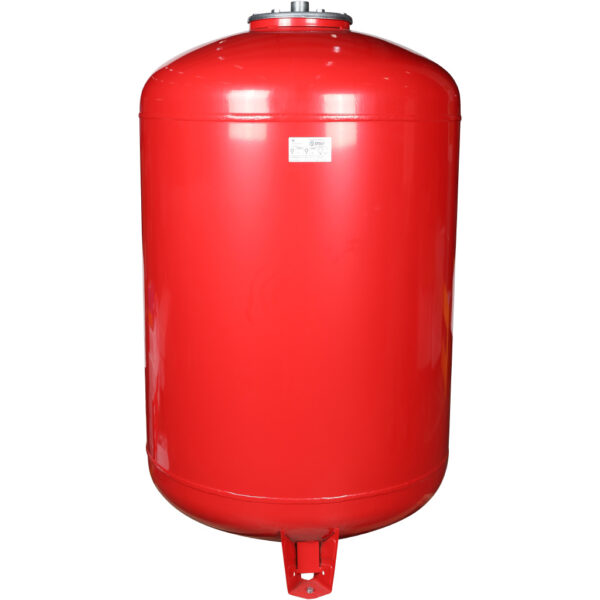

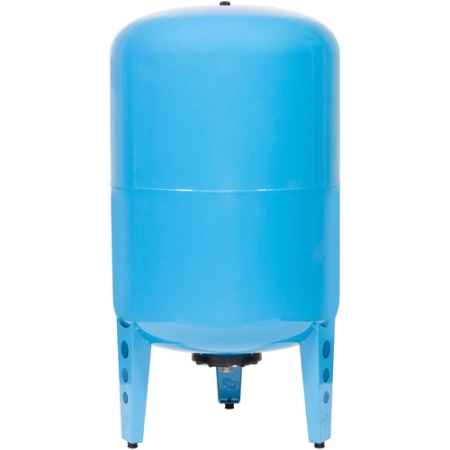

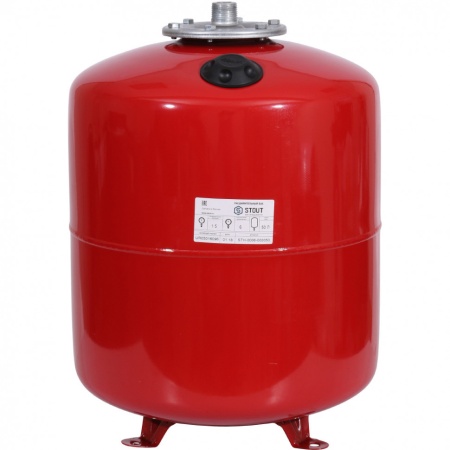

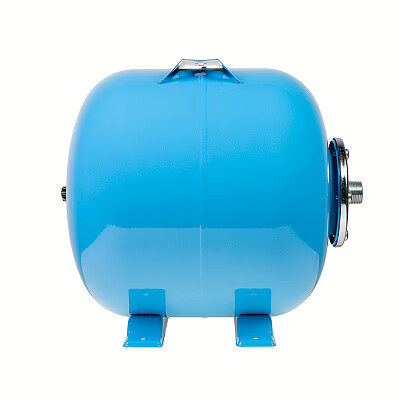

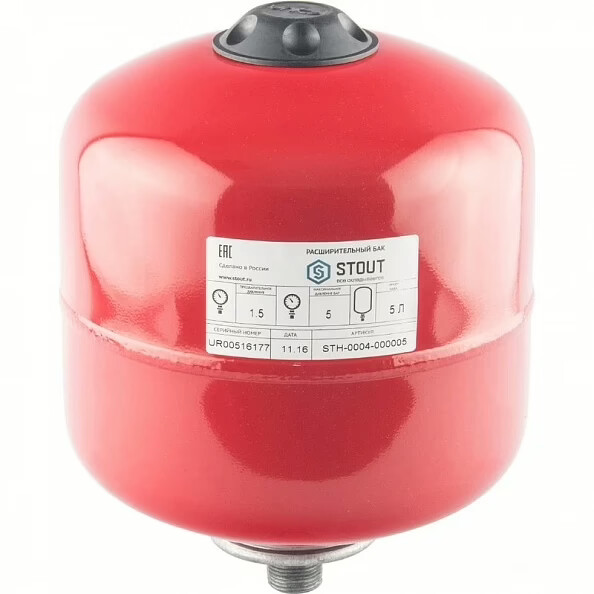

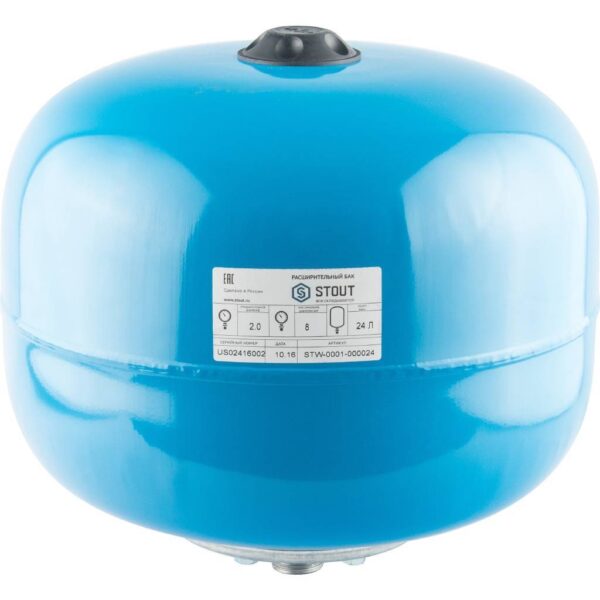

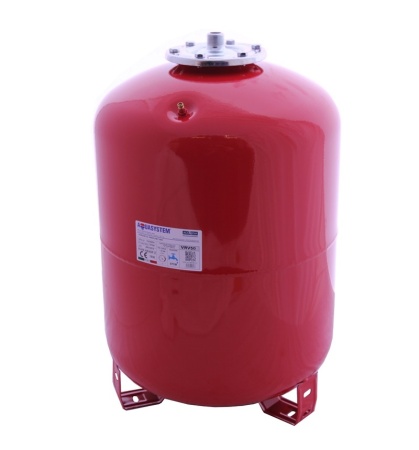

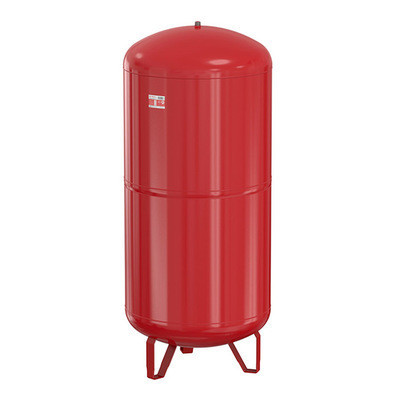

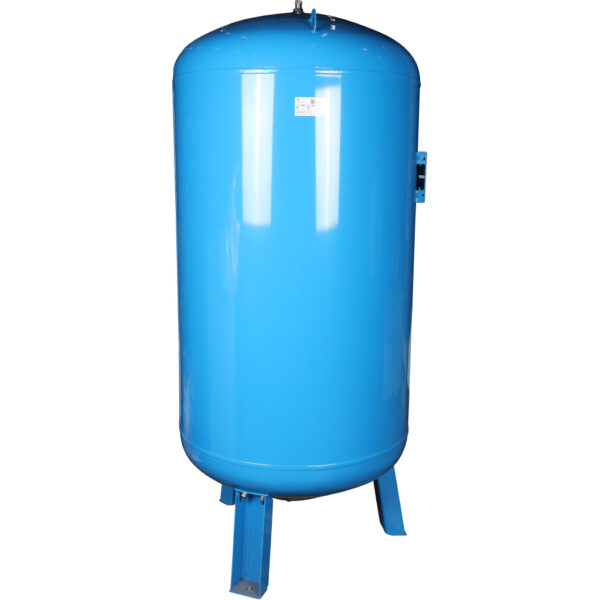

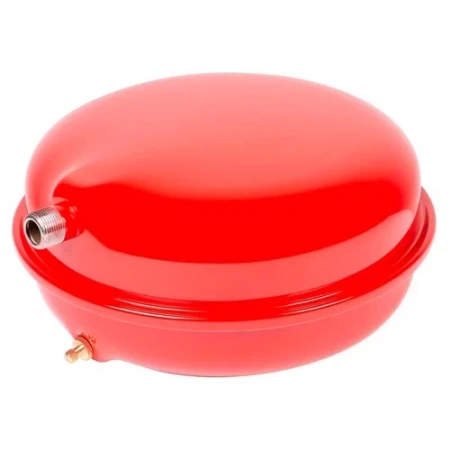

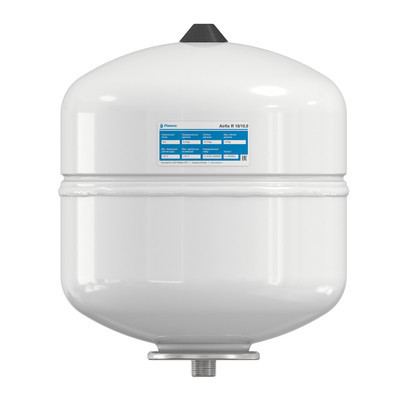

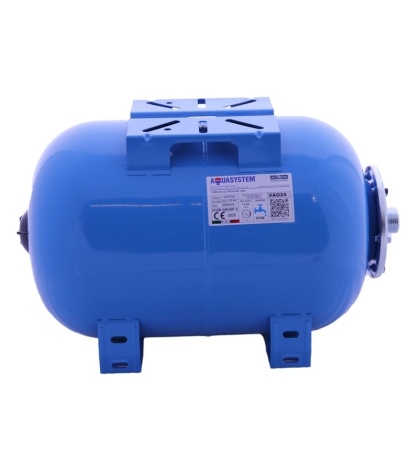

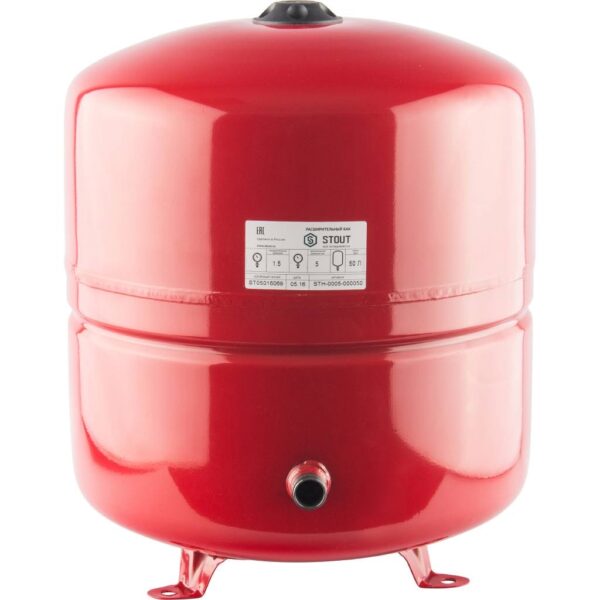

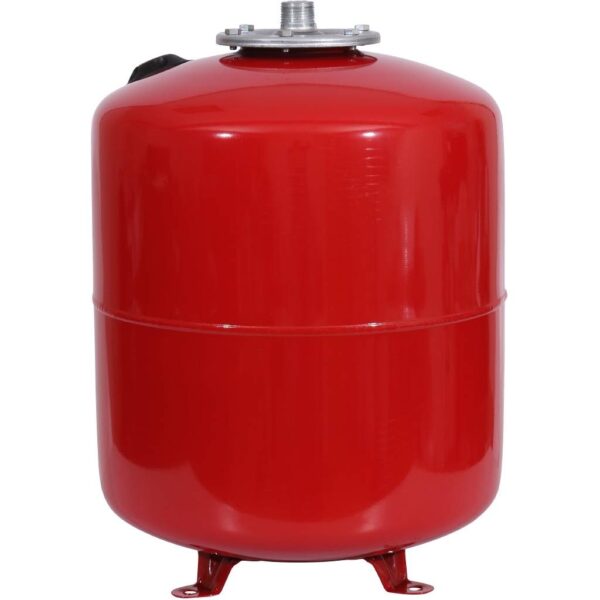

Расширительный бак отопления компенсирует увеличение объёма теплоносителя при нагреве, рассчитан на температуру до 90–110 °C и обычно окрашен в красный цвет. Гидроаккумулятор стоит в системе холодного водоснабжения, накапливает воду под давлением и сокращает число пусков насоса; его мембрана сделана из пищевой резины, корпус чаще синий. Заменять один другим нельзя.

В расширительном баке отопления давление воздуха выставляют на 0,2–0,3 бар ниже рабочего давления холодной системы: при 1,5 бар в системе в баке должно быть около 1,2–1,3 бар. В гидроаккумуляторе — на 10 % ниже давления включения насоса. Проверяют обычным автомобильным манометром через ниппель, обязательно при сброшенном давлении воды.

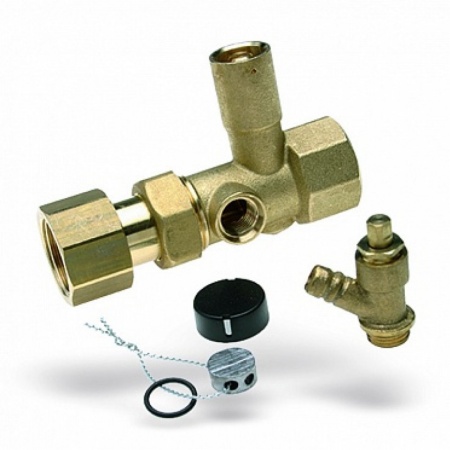

Бак подключают к обратной линии перед циркуляционным насосом, на стороне всасывания: там давление стабильнее, и мембрана работает в щадящем режиме. Между баком и системой ставят отсечной кран со сливом, чтобы обслуживать бак без опорожнения контура. Подключать бак лучше патрубком вниз или вбок, чтобы в водяной полости не скапливался воздух.

Главный признак — давление в системе резко растёт при нагреве и падает при остывании, срабатывает предохранительный клапан. Если при нажатии на ниппель воздушной полости идёт вода, мембрана порвана. В баках со сменной мембраной её заменяют, баки с неразборным корпусом меняют целиком. Если воздух просто вышел, его подкачивают насосом.
