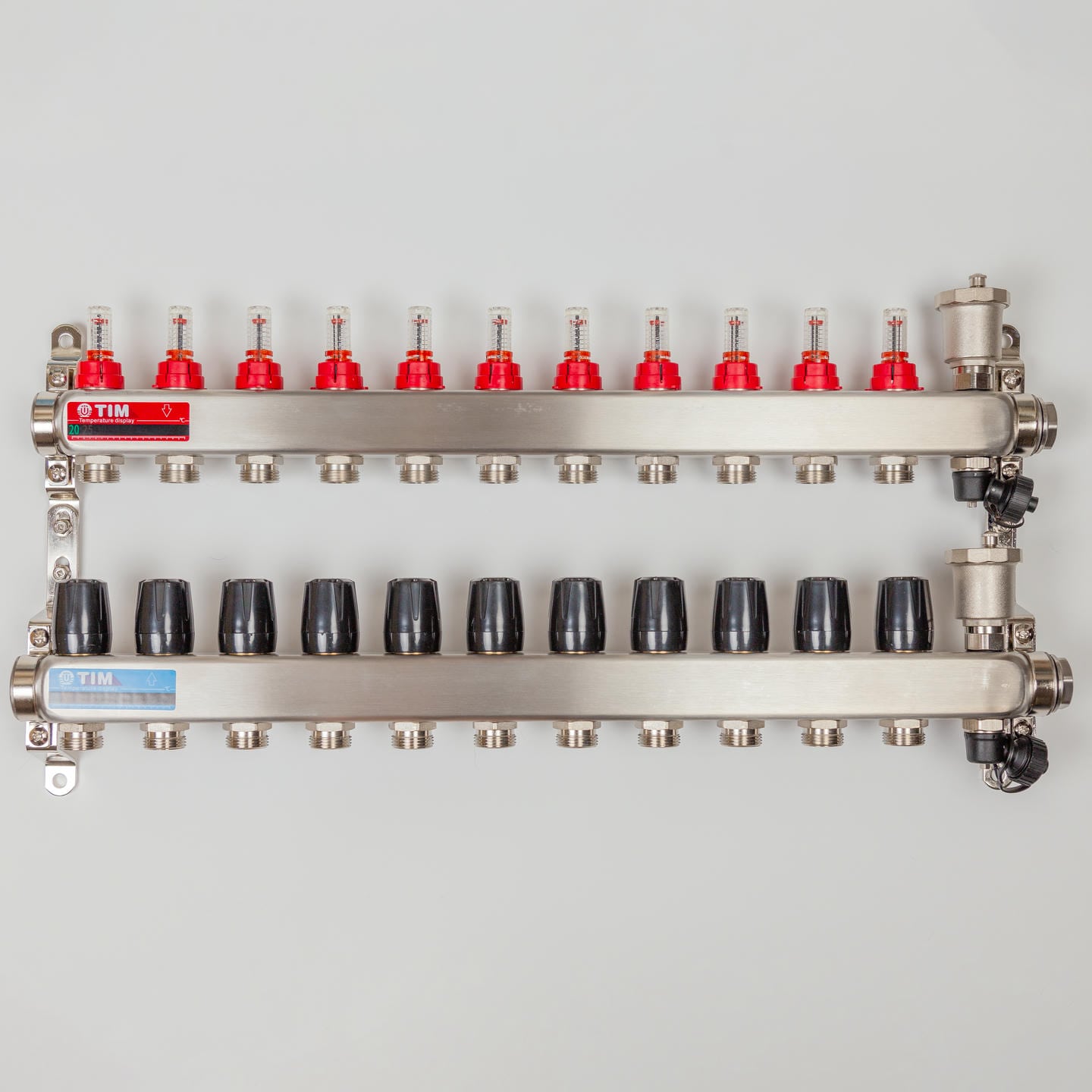

Коллектор c расходомеров, из нержавеющей стали для теплого пола, на 11 контуров, TIM KCS-5011

Модель TIM KCS-5011 — нержавеющий коллектор с расходомерами на 11 контуров, длина 850 мм. Присоединения: вход 1″, отводы 3/4″; рабочее давление до 6 бар, температура до 70 °C; изготовитель даёт гарантию 1 год.

Контроль потока

Прозрачная колба расходомера сразу показывает, что в контуре течёт вода. Если поток пропал, причина обычно в воздушной пробке или засоре. Так проблему находят быстрее, чем при обходе комнат.

Долговечность корпуса

Нержавеющий коллектор служит десятилетиями, если соблюдены температура и давление. Уплотнения меняют быстрее корпуса, поэтому держите запас прокладок и колец.

Размер и число выходов: коллектор c расходомеров, из

Одиннадцать выходов и корпус 850 мм рассчитаны на большую площадь тёплого пола. Шкаф должен быть шире метра с учётом подводок, а насос — обеспечивать нужный расход.

Пределы применения

Давление 6 бар и температура 70 °C подходят для тёплого пола. Для радиаторов и высоких температур такой коллектор не выбирают; в схеме с котлом выше 70 °C нужен смесительный узел.

Обвязка: коллектор c расходомеров, из

Вход 1″ подключают к магистрали через краны, отводы 3/4″ — к петлям тёплого пола. Для сервиса ставят краны на подаче и обратке, а на верхней точке — воздухоотводчик.

Согласование с проектом

Убедитесь, что число выходов совпадает с числом петель по проекту, и что резьбы подходят к вашим фитингам. Так не придётся менять коллектор на объекте.

Пример подбора на 11 контуров

Одиннадцать петель подходит для дома с большой гостиной, кухней-столовой, четырьмя комнатами, двумя ванными и коридором. Если петель меньше, свободные выходы закрывают заглушками. Учтите суммарный расход и мощность источника тепла.

Место в шкафу: коллектор c расходомеров, из

Корпус длиной 850 мм с кранами по бокам занимает около метра. Проверьте ширину ниши и высоту шкафа: снизу подходят трубы, сверху нужен воздухоотводчик. Шкаф без доступа к кранам затрудняет обслуживание.

Артикул

P-38VS

Тип коллектора

Запорный

Входная резьба

1"

Выходная резьба

3/4"

Диаметр резьбы отвода, дюйм

1"

Количество отводов

11

Расположение выходной резьбы

Наружная

Макс. давление, Бар

6

Макс. рабочая температура, °С

70

Диаметр присоединения, мм

25

Расположение резьбы отвода

Наружная

Длина, мм

850

Конструкция коллектора

Проходной

Покрытие

Без покрытия

Гарантия

1 год

Производитель

TIM

Характеристики и комплектация могут быть изменены производителем. Перед покупкой уточните важные для вас параметры у менеджера.
