Комплектующие к коллекторам

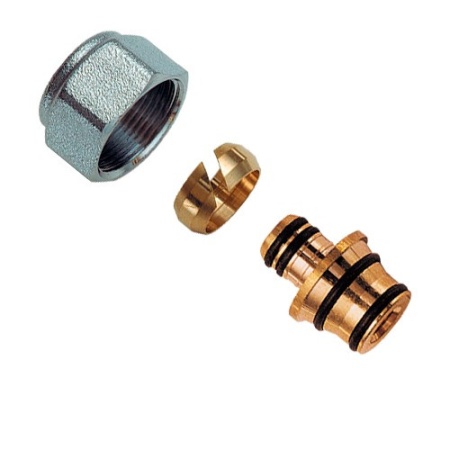

Концовка, или евроконусный фитинг, соединяет трубу с выходом коллектора: она состоит из штуцера, разрезного обжимного кольца и накидной гайки 3/4 дюйма с конусным уплотнением. Концовку подбирают по типу и размеру трубы — металлопластик, сшитый полиэтилен, медь — например 16×2 или 20×2,8. Для каждой трубы выпускается своя концовка.

Заглушки закрывают неиспользуемые выходы и торцы гребёнки. Коллекторы часто берут с запасом выходов на будущее, и до подключения новых контуров их нужно закрыть. Заглушки бывают с наружной и внутренней резьбой, с прокладкой. Торцевые заглушки иногда имеют отверстие под воздухоотводчик или дренажный кран.

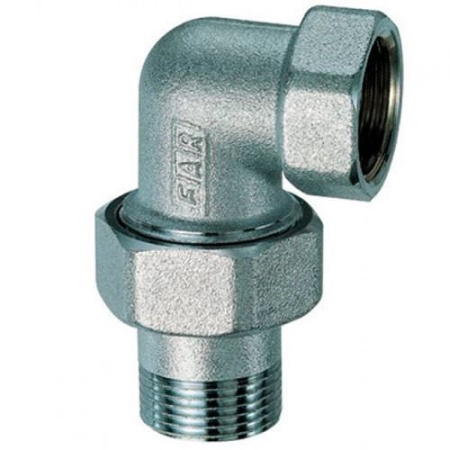

Угловое разъёмное соединение позволяет развернуть трубу на 90° прямо на выходе из коллектора и отсоединить её без вращения. Это удобно в тесных шкафах, где трубы приходят снизу, а коллектор расположен горизонтально. Трёхразъёмный угловой фитинг собирается из трёх частей и даёт выставить нужный угол перед затяжкой.

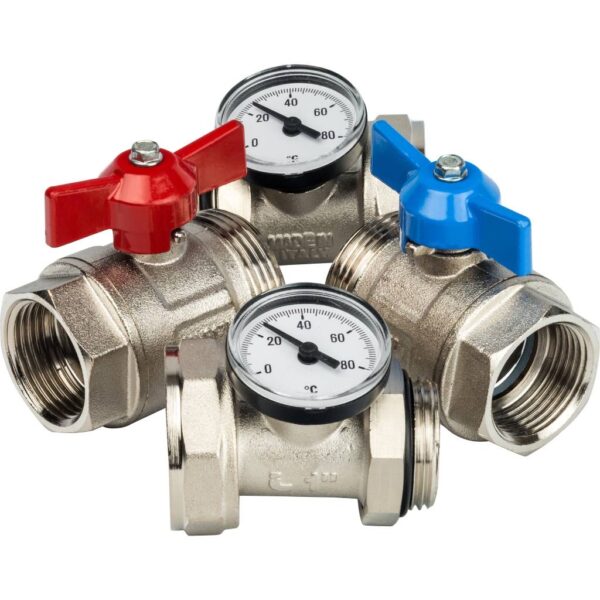

Кроме концовок и заглушек, нужны отсечные шаровые краны на входы, торцевые узлы с воздухоотводчиком и дренажным краном, переходники под диаметр подводящей трубы, кронштейны для крепления к стене или шкафу. На коллекторах тёплого пола ставят расходомеры и сервоприводы. Все детали подбирают под резьбу коллектора.

Евроконус — стандартное присоединение с резьбой 3/4 дюйма, поэтому концовки разных производителей обычно подходят к коллекторам других марок. Но важно точное соответствие концовки трубе: одинаковый наружный диаметр и толщина стенки. Для коллекторов с другими выходами, например 1/2 дюйма, нужны концовки с соответствующей резьбой.
