Как подключить накопительный водонагреватель: схема, клапаны и частые ошибки

Накопительный водонагреватель можно поставить самому, если вы уверенно работаете с сантехникой и понимаете, как устроена электропроводка. Почти все поломки в первый год — следствие ошибок монтажа, а не брака. Здесь собраны схема, список деталей и правила, которые нельзя нарушать. Если сомневаетесь хотя бы в электрической части, пригласите электрика.

Что понадобится

• Сам водонагреватель и крепёж под вашу стену. Бак на 80 литров с водой весит больше 100 кг, поэтому дюбели должны держать минимум вдвое больше.
• Группа безопасности или предохранительный клапан. Клапан обычно идёт в комплекте, но для бака от 100 литров надёжнее отдельная группа безопасности с манометром.
• Два шаровых крана: на подачу холодной воды и на выход горячей.
• Тройник с краном для слива воды из бака.
• Гибкие подводки подходящей длины или трубы с фитингами.
• Редуктор давления, если в водопроводе больше 4–5 бар.
• Для электрики — отдельный автомат, УЗО и кабель с заземляющей жилой.

Схема подключения к воде

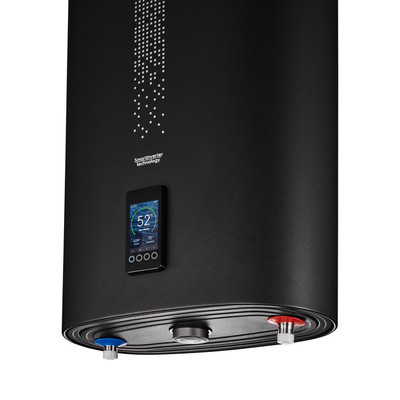

Патрубки у водонагревателя помечены цветом: синий — вход холодной воды, красный — выход горячей. Холодная вода подключается в таком порядке:

1. Шаровой кран на ответвлении от стояка или коллектора.
2. Редуктор давления, если он нужен.
3. Тройник со сливным краном.
4. Предохранительный клапан или группа безопасности. Стрелка на корпусе смотрит в сторону бака.
5. Вход холодной воды водонагревателя.

На горячую сторону ставят шаровой кран и ведут трубу к смесителям.

Главное правило: между предохранительным клапаном и баком не должно быть никаких кранов. Клапан не даёт воде уйти обратно в водопровод и сбрасывает лишнее давление, когда вода в баке расширяется при нагреве. Если перекрыть путь между ним и баком, давление при нагреве начнёт расти и может разорвать бак.

Во время нагрева из клапана капает. Это нормально: так стравливается расширившаяся вода. От носика клапана выведите трубку в канализацию через разрыв струи. Затыкать или заглушать клапан нельзя. Если капает постоянно, даже когда нагрев выключен, значит, давление в водопроводе выше, чем рассчитан клапан. Тогда нужен редуктор или расширительный бак для ГВС.

Подключение к электричеству

Водонагреватель на 2 кВт потребляет около 9 А. Его подключают к отдельной линии с автоматом и УЗО на 30 мА. Обычно хватает медного кабеля 3×2,5 мм², но точное сечение и номинал автомата указаны в паспорте модели. Заземление обязательно: без него нагреватель в ванной опасен, а производитель вправе отказать в гарантии.

Многие модели продают с кабелем и вилкой. Розетку для них ставят влагозащищённую и за пределами зоны брызг. Удлинители и тройники не подходят.

Первый запуск

1. Откройте кран горячей воды на смесителе.
2. Откройте подачу холодной воды в бак.
3. Дождитесь, пока из смесителя пойдёт ровная струя без воздуха. Значит, бак полный.
4. Проверьте все соединения на подтекание.
5. Только после этого включайте водонагреватель в сеть.

Если включить пустой бак, ТЭН за несколько минут перегреется и сгорит. Это не гарантийный случай.

Частые ошибки

• Кран между клапаном и баком. Самая опасная ошибка, о ней выше.
• Клапан ставят задом наперёд или вообще выбрасывают «потому что капает».
• Бак висит на дюбелях, рассчитанных на полку, или на гипсокартоне без закладной.
• Нет сливного крана. Чтобы потом заменить анод или почистить ТЭН, бак придётся снимать.
• Включают пустой бак.
• Нет заземления и УЗО.
• Горячий патрубок соединяют напрямую с медной трубой, а холодный — со стальной. На стыке разных металлов быстрее идёт коррозия, поэтому производители часто советуют диэлектрические переходники. Проверьте, что сказано об этом в инструкции к вашей модели.

Обслуживание

Раз в год-два бак сливают, проверяют магниевый анод и счищают накипь с ТЭНа. При жёсткой воде делают это чаще. Предохранительный клапан раз в месяц стоит ненадолго открыть рычажком, чтобы он не закис. Если уезжаете зимой в неотапливаемый дом, бак и трубы нужно слить.
