Почему радиаторы отопления располагают под окнами: физика, отступы и перенос
Коротко: почему батарея стоит под окном
Радиаторы отопления располагают под окнами, потому что зимой стекло холоднее стен. Воздух у него остывает и стекает вниз, и по полу тянет холодом. Батарея снизу гонит тёплую струю навстречу и создаёт тепловую завесу: у пола теплее, стеклопакет реже запотевает, комната прогревается ровно. Ориентиры монтажа: 8–12 см над полом, 5–10 см под подоконником, 3–5 см от стены, длина — не меньше половины ширины проёма. Перенести батарею в квартире на другую стену можно только как переустройство: по проекту и с согласованием.
Ответ для урока физики. Радиаторы водяного отопления располагают под окнами из-за конвекции. Нагретый воздух расширяется, становится легче и поднимается, а воздух у холодного стекла остывает, сжимается и опускается. Внизу потоки встречаются: тёплый подогревает остывший, и по комнате идёт круговорот, который прогревает её целиком.
Почему радиаторы ставят под окнами: конвекция и тепловая завеса
Ориентир по нормам тепловой защиты для Москвы: сопротивление теплопередаче стены — около 3 м²·°C/Вт, окна — от 0,5 (у хороших двухкамерных стеклопакетов 0,6–0,8). Значит, через квадратный метр остекления уходит в 4–6 раз больше тепла, чем через стену, поэтому зимой внутренняя поверхность стекла заметно холоднее комнаты.
Остывший у рамы воздух опускается и растекается по низу прохладным слоем — отсюда ощущение сквозняка, даже когда створки герметичные.
Батарея работает навстречу. Нагретая ею струя поднимается вдоль стеклопакета, перехватывает нисходящий поток, подогревает его и уносит вверх. Оконный блок отделён от комнаты слоем тепла — это и есть тепловая завеса.
| Где стоит отопительный прибор | Что у остекления | Что внизу комнаты |
|---|---|---|
| Под оконным блоком | Тёплая струя поднимается вверх, к раме | Температура ровная, сквозняка почти нет |
| На простенке рядом | Завеса закрывает только ближний край | У дальнего края прохладнее |
| На противоположной стене | Холодный поток стекает вниз | Прохладный слой идёт через всю комнату |
Есть и бытовые причины. В кирпичных домах под подоконником часто ниша: кладка тоньше, и прибор закрывает участок, где теряется больше тепла. Наконец, свод правил по отоплению СП 60.13330 предписывает размещать отопительные приборы, как правило, под световыми проёмами.
Конденсат и плесень на откосах
В воздухе квартиры всегда есть пар: от дыхания, готовки, стирки, цветов. Когда он касается поверхности холоднее точки росы, то оседает каплями. Первым мокнет низ стеклопакета у рамы: там холоднее, и туда же стекает остывший поток.
| Влажность при 20 °C | Точка росы | Что это значит |
|---|---|---|
| 40% | 6 °C | Капли появятся на поверхности ниже 6 °C |
| 50% | 9,3 °C | Запотеет всё, что холоднее 9,3 °C |
| 60% | 12 °C | Хватит лёгкого похолодания у рамы |
| 70% | 14,4 °C | В мороз конденсат почти неизбежен |
Тёплая струя снизу подогревает стекло, раму и откосы, и их поверхность реже остывает ниже точки росы, поэтому над работающим отоплением окна мокнут заметно реже.
Если влага стоит неделями, она затекает в углы откосов и под подоконник, и там появляется чёрная плесень. Что помогает:
- Прибор нужной длины: короткий оставляет боковые края холодными, и они мокнут.
- Свободный путь теплу: широкая доска сверху не накрывает корпус целиком, шторы не опускаются поверх.
- Влажность в норме: зимой по ГОСТ 30494 оптимально 30–45%. Помогают вытяжка на кухне и в ванной, проветривание, приточный клапан.
- Целые уплотнители и отрегулированные створки: щель у рамы даёт подсос с улицы там, где и так копится вода.
Радиатор под окном: расстояние от подоконника и пола
Завесе нужен свободный вход снизу и выход сверху. Ориентиры такие, точные цифры — в паспорте модели:
| Зазор | Ориентир | Зачем |
|---|---|---|
| Над полом | 8–12 см, минимум 6 см | Прохладный воздух свободно заходит снизу, удобно убирать пыль |
| Под подоконником | 5–10 см | Струя уходит вверх, а не упирается в доску |
| У стены | 3–5 см, минимум 2,5 см | Поток проходит и сзади; этот зазор обычно задают кронштейны |
| Длина | 50–75% ширины проёма и больше | Чем ближе к ширине проёма, тем полнее завеса закрывает остекление |
| По горизонтали | Симметрично, по центру | Края прогреваются одинаково |
Подоконник не должен перекрывать корпус целиком. Если нужен широкий, например столешница, в нём прорезают щели или ставят вентиляционную решётку над прибором. Про кронштейны, арматуру и монтаж по шагам — в статье подключение радиатора отопления.
Какой длины и высоты нужен прибор

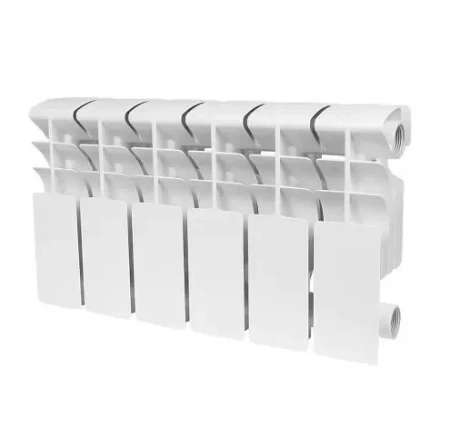

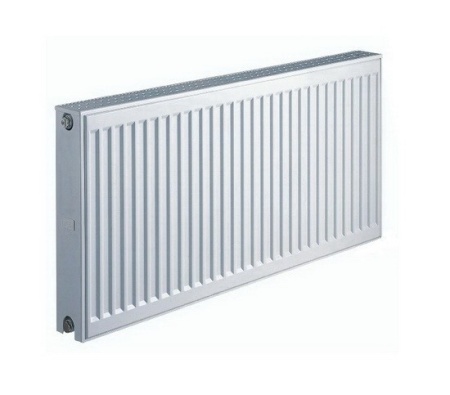

Габарит по вертикали считают так: высота корпуса ≤ высота низа подоконной доски над чистовым полом − 10 см снизу − 8 см сверху. У секционных моделей полный размер больше межосевого расстояния: у ROMMER Plus Bm при межосевом 200 и 500 мм он по карточкам — 256 и 557 мм. Стальные панельные Kermi в каталоге бывают высотой 200, 300, 400, 500, 600 и 900 мм.
| Низ подоконника над полом | Остаётся под прибор | Что поместится |
|---|---|---|
| 90 см | 72 см | Межосевое 500 (557–591 мм), панели 500–600 мм |
| 80 см | 62 см | Межосевое 500, панели до 600 мм |
| 65 см | 47 см | Межосевое 350 (410–431 мм), панели 300–400 мм |
| 50 см | 32 см | Межосевое 200 (256–280 мм), панели 200–300 мм |
| Остекление в пол | нет места | Конвектор в канале или вертикальная модель на простенке |
Длину считают от ширины проёма, мощность — от площади. Ориентир — 100 Вт на 1 м² при потолке около 2,7 м; при более высоком потолке считают по объёму, около 40 Вт на 1 м³. Угловой комнате добавляют 20–30%, а при широком остеклении, на первом или последнем этаже — 10–20%. Точный расчёт теплопотерь делает проектировщик. Про теплоотдачу при разной температуре воды — в статье какие радиаторы отопления лучше.
Пример. Комната 18 м², оконный блок шириной 1,4 м, низ подоконника на 85 см над полом. Мощность: 18 × 100 = 1 800 Вт. Длина: 0,7–1,05 м, то есть половина или три четверти ширины. Свободно по вертикали: 85 − 10 − 8 = 67 см, значит подходит межосевое 500. По карточкам каталога сюда встанет, например, Royal Thermo PianoForte 500 на 10 секций: 591 × 809 мм, 1 890 Вт. На секцию приходится 1 890 / 10 = 189 Вт, а 1 800 / 189 ≈ 9,5 — дробную секцию округляют вверх, отсюда 10. Другой вариант — Kermi FKO тип 22 размером 500 × 1000 на 1 930 Вт. Это паспортные цифры: у секционных моделей их обычно дают при температурном напоре Δt 70 °C, у панельных режим может быть другим. Если теплоноситель холоднее (конденсационный котёл, погодозависимая автоматика), при Δt 50 прибор отдаст примерно на треть меньше, и секций понадобится больше. Сравнивайте модели при одном Δt.
Если одного прибора не хватает по мощности, добавьте второй на глухой стене или вертикальный на простенке. При двух проёмах лучше поставить по прибору под каждым, чем один длинный между ними.
Когда допустимо другое место
Отступить от правила можно, но за это придётся платить.
- Утеплённый дом и тёплые стеклопакеты. Чем теплее остекление, тем слабее нисходящий поток. В таком доме прибор на соседней стене часто справляется. Но у высокого или широкого остекления по низу может тянуть, а риск конденсата остаётся.

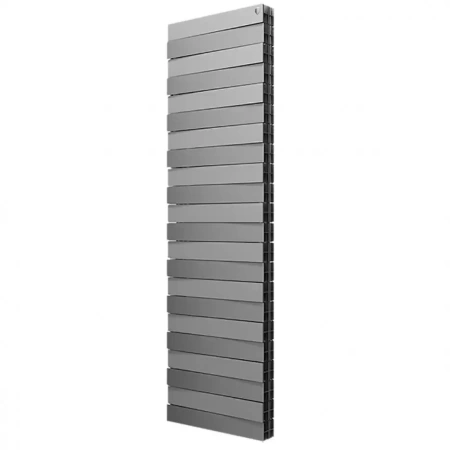

- Под окном нет места — кухонная столешница, встроенный шкаф. Тогда на простенок как можно ближе к раме вешают вертикальную модель. В каталоге это, например, биметаллические PianoForte Tower высотой 1,44 и 1,76 м и трубчатые Arbonia высотой 1,8 м.
- Панорамное остекление в пол. Нисходящий поток тут сильнее: стекло высокое, и струя разгоняется, пока опускается. Решение — внутрипольные конвекторы. Их утапливают в канал вдоль фасада, сверху — решётка вровень с покрытием, и завеса поднимается прямо снизу. Канал закладывают до заливки стяжки. Моделям с вентилятором нужно электропитание: отдельная линия от щита с автоматом и УЗО, для приборов на 230 В — заземление. У низковольтных моделей место блока питания и кабель тоже закладывают в проект заранее.
- Низкий парапет у витража. Если его высота около 50 см, подойдут низкие модели: секционные с межосевым 200 мм (высота 256–280 мм) или стальные панели высотой 200–300 мм. При парапете 40 см с теми же зазорами остаются панели высотой 200 мм. Если в парапет крепить нельзя, прибор ставят на напольные опоры под его тип и размер.
Можно ли перенести батарею на другую стену
В квартире многоквартирного дома радиатор подключён к общему стояку, и от него зависит отопление соседей. Перенос прибора по Жилищному кодексу считается переустройством помещения. Порядок такой:
- Проект переустройства с расчётом мощности и схемой подключения.
- Согласование с управляющей компанией: только она перекрывает и сливает стояк — по заявке, обычно вне отопительного сезона.
- Согласование переустройства в органе местного самоуправления (в Москве — Мосжилинспекция): без него перенос считается самовольным.
- Монтаж и опрессовка, затем акт.
Вынести батарею на балкон или лоджию в многоквартирном доме, как правило, не согласуют: это нарушает тепловой контур дома. Самовольный перенос грозит предписанием вернуть всё как было и сложностями при продаже квартиры.
В частном доме решаете вы сами по проекту отопления. Но физика та же: уберёте обогреватель в сторону — у стекла станет холоднее, по низу потянет, рама чаще будет мокрой.
Что мешает тепловой завесе
- Широкий подоконник без отверстий. Струя упирается в доску и остаётся внизу, а стеклопакет так и стоит холодным.
- Плотные шторы до пола. Тепло уходит в щель между тканью и стеклом, комната недогревается. Лучше шторы покороче или с зазором.
- Глухой декоративный экран. Заметно снижает теплоотдачу. Если экран нужен, берите с решёткой сверху и открытым низом.
- Мебель вплотную. Диван или кровать перекрывают вход воздуха снизу.
- Термоголовка под шторой или в экране. Она нагревается от корпуса и закрывает клапан раньше времени. Выход — головка с выносным датчиком на открытой стене или короткие шторы.
Какие модели выбрать: примеры из каталога
Подборка под разные случаи: обычный подоконник, низкий парапет, широкое остекление и простенок. Характеристики — из карточек.
- Высота 557, ширина 948 мм
- Мощность 1692 Вт
- Подключение 1″ сбоку
- Теплоотдача 2316 Вт
- Верхняя декоративная решётка
- Подключение ½″ сбоку
- Габариты 591 × 1760 × 100 мм
- Теплоотдача 1960 Вт
- Межосевое 500 мм
- Габариты 1800 × 384 × 65 мм
- Межосевое 1730 мм
- Боковое подключение ¾″
Вопросы и ответы
Почему радиаторы водяного отопления располагают под окнами?
Из-за конвекции: воздух у холодного стекла остывает и опускается, а нагретый батареей поднимается и встречает его внизу. У ног почти не тянет, стеклопакет теплее и реже запотевает.
Зачем батарея под окном, если стоят пластиковые окна?
Стеклопакет всё равно пропускает тепло в несколько раз сильнее стены, поэтому зимой он холоднее комнаты и от него стекает прохладный поток. Обогреватель снизу останавливает его, и рама мокнет заметно реже.
На каком расстоянии от подоконника и пола вешать радиатор?
Ориентиры: 8–12 см над полом, минимум 6 см; 5–10 см под подоконником; 3–5 см у стены. Точные цифры для модели — в её паспорте.
Какой длины должен быть радиатор под окном?
Не меньше половины ширины проёма, удобнее 70–75%. Вешают его по центру. Длинный прибор закрывает проём по ширине, и края запотевают реже.
Можно ли перенести батарею с окна на другую стену?
В квартире — только как переустройство, по проекту и с согласованием: батарея подключена к общему стояку. Вынос на балкон и лоджию, как правило, не согласуют. В частном доме можно, но у рамы станет прохладнее, и стекло чаще будет запотевать.
Что ставить у панорамного окна в пол?
Внутрипольный конвектор в канале вдоль остекления — его закладывают до стяжки. Если есть парапет около 50 см, подойдёт низкая модель высотой 200–300 мм, при 40 см — панель высотой 200 мм, а на простенке рядом — вертикальная.
Радиаторы в каталоге
Все модели, размеры и мощность — в разделах каталога.
Габариты, межосевое расстояние и мощность — из карточек каталога. Размещение под световыми проёмами — СП 60.13330. Минимальные зазоры 60, 50 и 25 мм — СП 73.13330 «Внутренние санитарно-технические системы зданий», остальные — общепринятые ориентиры. Сопротивление теплопередаче — СП 50.13330, ориентир для Москвы. Влажность — ГОСТ 30494. Точка росы — расчёт по формуле Магнуса. Перенос в квартире — переустройство по Жилищному кодексу РФ.
