Какой двухконтурный газовый котёл лучше и как он греет воду

Коротко: какой выбрать

Из двухконтурных газовых котлов лучше тот, что даёт нужный поток горячей воды (ГВС) и подходит к дымоходу. Модель на 24 кВт зимой даёт около 10 литров в минуту — хватит на один душ. Нет вертикального дымохода — смотрите котлы с закрытой камерой: им нужна коаксиальная труба, а где её вывести, решает проект. Если двумя санузлами пользуются одновременно, нужен одноконтурный котёл с бойлером или двухконтурный со встроенным бойлером. Подключение к газу, перенос и пуск — только газовая служба по проекту.

Как работает двухконтурный котёл: схема нагрева воды

Это котёл отопления со встроенной «колонкой»: пока горячая вода не нужна, он греет батареи. Открыли кран — датчик протока переключает автоматику на ГВС, закрыли — возвращается к отоплению. Устроено это одним из трёх способов.

• Раздельные теплообменники. При открытии крана трёхходовой клапан направляет горячий теплоноситель во вторичный пластинчатый теплообменник, где он греет водопроводную воду. Отопление в это время стоит (приоритет ГВС): за обычный душ батареи не остывают, а при долгом наборе ванны может стать чуть прохладнее. По карточкам так устроены Baxi ECO Nova и ECO Four (медный и нержавеющий теплообменники), Navien Deluxe Comfort, Heatluxe, Arderia D28 v3, Protherm Рысь.
• Битермический. Один теплообменник «труба в трубе»: внутри течёт вода для кранов, снаружи — теплоноситель. Клапана нет, деталей меньше. Минус — при жёсткой воде накипь забивает общий теплообменник. Тип смотрите в паспорте: в карточках его нет.
• Со встроенным бойлером. В корпусе — небольшой бак с нагретым запасом: горячее идёт без паузы на розжиг, и две точки могут работать сразу, пока запас не кончится. Такие котлы заметно крупнее обычных настенных — например, Baxi Nuvola 3 Comfort; объём бака — в паспорте.

Сколько литров горячей воды в минуту

Поток ГВС прикидывают по формуле: литры в минуту ≈ 14,3 × мощность в киловаттах ÷ ΔT, где ΔT — на сколько градусов нужен нагрев. Зимой в водопроводе 5–10 °C, для душа нужно 40–45 °C — ΔT около 35 °C, летом ближе к 25 °C.

Сверка с карточками: у Baxi ECO Life 24F — 13,7 и 9,8 л/мин для тех же условий, у Arderia D24 v3 — 9,8 л/мин при 35 °C, у Arderia D40 v3 — 15,1 л/мин при 35 °C против расчётных 16,3: паспортные цифры бывают чуть ниже формулы.

Ориентиры расхода: душевая лейка — 6–10 л/мин, смеситель на кухне — 4–6 л/мин. Душ и кухонный кран вместе зимой — около 13 л/мин, это примерно 32 кВт; два душа — около 16 л/мин, почти 40.

Когда двухконтурного не хватит

• санузел далеко от котла — каждый раз сливается много остывшей воды, а рециркуляцию с проточной схемой обычно не делают;
• слабый или скачущий напор от скважины — датчику протока нужен минимальный расход из паспорта;
• жёсткая вода без умягчения — вторичный теплообменник зарастает накипью.

Схема «одноконтурный + бойлер» даёт запас на несколько точек, к ней можно добавить рециркуляцию. В каталоге — одноконтурные котлы и бойлеры косвенного нагрева; как их соединить — в статье подключение бойлера косвенного нагрева, про электрические водонагреватели — какой водонагреватель лучше.

Закрытая и открытая камера, конденсационный режим

Закрытая камера (турбированный вариант): вентилятор берёт воздух с улицы и выводит дым по коаксиальной трубе — в стену или через крышу. У большинства в карточках дымоход 60/100 мм, у Navien Deluxe S 13–24K допустим и раздельный 80/80. Место котла и вывод трубы определяет проект.

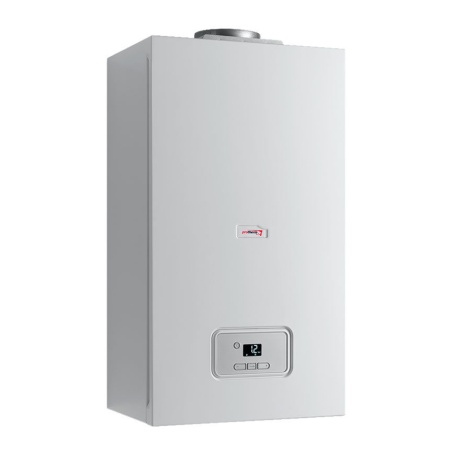

Открытая камера (атмосферный вариант): воздух берётся из помещения, дым уходит в вертикальный дымоход за счёт тяги. Диаметр по карточкам: 120 мм у ECO Four 24, 130 мм у Navien HeatAtmo и Protherm Гепард 23 MOV, 140 мм у Nuvola 3 Comfort 240 i.

В конденсационном режиме котёл забирает ещё и тепло пара из дыма. Так работают Baxi LUNA Duo-tec E 24 и Duo-tec Compact 24 GA (КПД 107%) и Navien NCB700-35K (107,7%). КПД больше ста процентов выходит потому, что его считают от низшей теплоты сгорания газа, без тепла конденсации пара. Выигрыш заметен, когда обратка холоднее примерно 55 °C: тёплый пол, радиаторы с запасом. Нужны слив конденсата в канализацию (иногда через нейтрализатор — по паспорту или проекту) и дымоход, стойкий к конденсату. Подробнее — как выбрать газовый котёл.

Сравнение настенных двухконтурных котлов по карточкам

Рейтинга «по местам» нет: надёжность честно сравнивают только по статистике сервиса. Ниже — данные карточек; первые шесть строк — Baxi, прочерк — данных нет.

Поток ГВС прямо указан у Baxi ECO Life и Arderia D v3, под тёплый пол и низкотемпературные радиаторы — конденсационные. Все модели — в разделе двухконтурные газовые котлы.

Двухконтурный газовый котёл для частного дома

Ориентир для отопления — около 100 Вт на м² для дома со средним утеплением и потолком до 3 м: дому 120 м² нужно примерно 12 кВт (утеплённому меньше, старому больше, точнее — по расчёту теплопотерь). Но душу зимой нужно около 20–24 кВт, поэтому в дом обычно берут модели на 24–28 или те, у которых мощность на ГВС по паспорту выше отопительной, и смотрят, как низко опускается мощность: чем ниже минимум, тем реже горелка включается и гаснет в межсезонье.

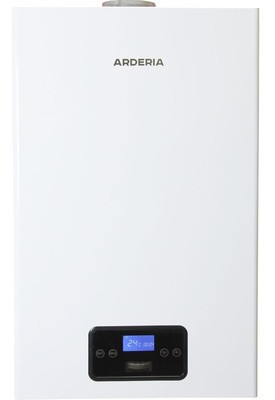

• Автоматика. Погодозависимое управление подстраивает температуру в батареях под улицу. По карточкам оно встроено у Arderia D28 и D32 v3, у многих других включается после подключения уличного датчика — смотрите паспорт.
• Сжиженный газ. Многие котлы, например Navien Deluxe S, работают и на сжиженном газе. Перевод с одного газа на другой (замена форсунок, перенастройка) — только газовая служба или сервисная организация с допуском, по проекту.
• Расход газа. На полной мощности — примерно «тепловая нагрузка в киловаттах ÷ 9,3» кубометров природного газа в час: у ECO Nova 24 F (до 25,8 кВт) около 2,8 м³, сжиженного по карточке — до 2 кг в час. Большую часть сезона мощность ниже полной, и расход тоже.
• Холодная вода на входе. Перед котлом ставят кран и сетчатый фильтр, при высоком давлении — редуктор. При жёсткой воде нужна защита от накипи — см. как выбрать фильтр.

Схема подключения двухконтурного котла целиком — в статье обвязка газового котла.

Газовая безопасность и электричество

• Атмосферному котлу нужен приток воздуха: вентиляцию не заглушают.
• Контроль пламени с отсечкой газа есть у всех современных котлов (в карточках указан, например, у Navien NCB700 и Protherm Рысь HK 24), у атмосферных — ещё датчик тяги.
• Сигнализатор загазованности (метан и угарный газ) с отсечным клапаном во многих случаях обязателен по нормам — нужен ли он у вас, указывает проект.
• Запах газа: закройте кран на газопроводе, не трогайте выключатели, откройте окна, выйдите и звоните 04, с мобильного 104.

Настенный котёл зависит от электричества: насос, плата, у турбированных и вентилятор. Нужна отдельная линия с автоматом и УЗО (или дифавтоматом) и розетка с заземлением; если паспорт требует соблюдать фазировку, фазу и ноль подключают по нему. Потребление небольшое — у Arderia 100–145 Вт, но электроника боится скачков, поэтому при плохой сети ставят стабилизатор.

Модели из каталога

Ещё разделы: конденсационные, Navien, Protherm, Arderia, дымоходы.

Вопросы и ответы

Характеристики — из карточек каталога; литры в минуту и расход газа — расчёт для ориентира, точные цифры — в паспорте. Газ и пуск котла — только газовая служба по проекту.
