Подключение и обвязка газового котла: схемы для частного дома
Коротко: что нужно
Обвязка — всё, что соединяет котёл с отоплением и водой: краны на подаче и обратке, сетчатый фильтр на обратке, группа безопасности (манометр, воздухоотводчик, предохранительный клапан), расширительный бак, если встроенного не хватает, а для двухконтурного котла — подключение холодной и горячей воды. Подключение к газовой трубе и пуск котла делает только газовая служба по проекту — это не самостоятельная работа.
Безопасность. Подвод газа, установку газового крана и первый пуск выполняет газовая служба или организация с допуском. В этой статье — только водяная часть обвязки: отопление и горячая вода.
Что входит в обвязку
| Элемент | Зачем | Где ставят |
|---|---|---|
| Шаровые краны | Снять котёл без слива системы | На подаче и обратке у котла |
| Сетчатый фильтр (грязевик) | Задерживает окалину и песок, бережёт теплообменник | На обратке перед котлом |

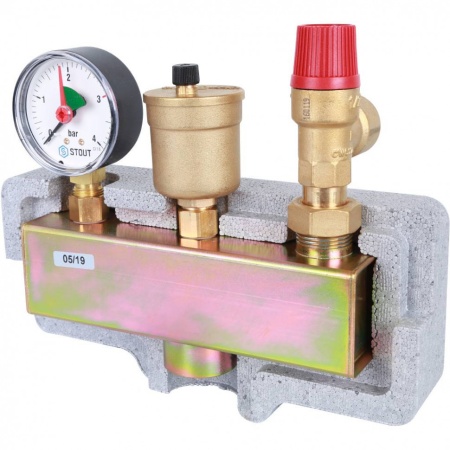

| Группа безопасности | Манометр, автоматический воздухоотводчик и предохранительный клапан | На подаче рядом с котлом |

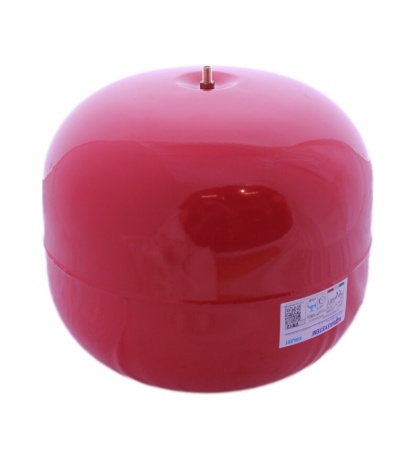

| Расширительный бак | Принимает расширение воды при нагреве | На обратке перед насосом |
| Кран подпитки | Доливать воду в систему | На обратке, от холодной воды через обратный клапан |
| Фильтр и редуктор на ХВС | Для двухконтурного: защищают теплообменник ГВС | На входе холодной воды в котёл |
У многих настенных котлов часть обвязки уже внутри: насос, расширительный бак, предохранительный клапан. В карточках каталога встроенный бак указан у части моделей. Если система большая (тёплый пол, много радиаторов), объёма встроенного бака может не хватить — ставят дополнительный.
Схема одноконтурного котла
- Подача из котла → кран → группа безопасности → радиаторы (или коллектор).
- Обратка от радиаторов → кран → сетчатый фильтр → расширительный бак (тройник) → кран → котёл.
- Кран подпитки от холодной воды — на обратку, через обратный клапан.
- Горячая вода — от отдельного бойлера (см. ниже) или электрического водонагревателя.
Схема двухконтурного котла
Отопление подключают так же, как у одноконтурного. Дополнительно к котлу подводят холодную воду (через кран, фильтр и, при высоком давлении, редуктор) и выводят горячую воду к смесителям. Двухконтурный котёл греет воду на ходу, без бака: удобно для квартиры и небольшого дома с одним санузлом.
| Одноконтурный | Двухконтурный | |
|---|---|---|
| Горячая вода | Через бойлер косвенного нагрева | Греет сам, проточно |
| Несколько точек воды одновременно | Да, если бойлер нужного объёма | Напор и температура проседают |
| Место | Нужно место под бойлер | Только котёл |
| В каталоге | Например, Baxi ECO Nova 1.24 F | Например, Baxi ECO Nova 24 F |
С бойлером косвенного нагрева
К одноконтурному котлу бойлер подключают через трёхходовой клапан или отдельным насосом: подача от котла — в верхний патрубок змеевика бойлера, обратка — из нижнего. Подробно — в статье подключение бойлера косвенного нагрева.
С гидрострелкой и коллектором
Если контуров несколько (радиаторы, тёплый пол, бойлер) или котёл большой мощности, ставят гидравлическую стрелку и распределительный коллектор. Стрелка разделяет насос котла и насосы контуров, чтобы они не мешали друг другу. Тёплый пол подключают через насосно-смесительный узел — подробнее в статье водяной тёплый пол.
Электропитание и стабилизатор
Настенные котлы с закрытой камерой — энергозависимые: насос, вентилятор и плата работают от сети. Котёл подключают к отдельной розетке с заземлением. При скачках напряжения ставят стабилизатор — в каталоге есть инверторные модели ИнСтаб с чистой синусоидой на выходе. Мощность стабилизатора выбирают с запасом к мощности потребления котла и насосов, указанной в паспорте.
Дымоход

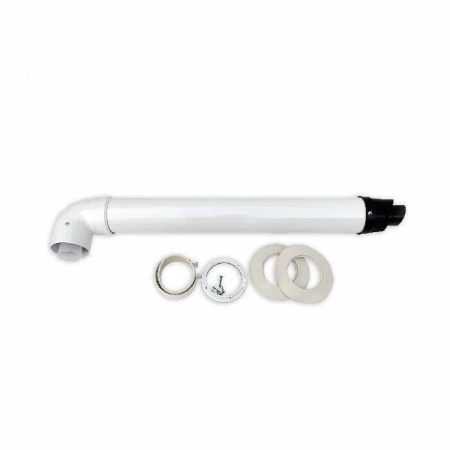

У котлов с закрытой камерой сгорания — коаксиальный дымоход «труба в трубе»: по внутренней уходят газы, по внешней поступает воздух. В карточках каталога у большинства таких котлов указан диаметр 60/100 мм. Котлы с открытой камерой подключают к вертикальному дымоходу с хорошей тягой. Конденсационным котлам нужен дымоход из пластика для конденсата — у STOUT в каталоге есть отдельная линейка «для конденсационных котлов». Дымоход тоже проверяет газовая служба при пуске.
Что есть в каталоге
- Закрытая камера сгорания
- Горячая вода без бойлера
- Настенный
- Под бойлер косвенного нагрева
- Закрытая камера
- Настенный
- Котлы до 50 кВт
- Вода или гликоль до 50%
- В теплоизоляции
Все модели: газовые котлы, группы безопасности, расширительные баки, дымоходы, стабилизаторы.
Вопросы и ответы
Можно ли подключить газовый котёл самому?
Водяную часть — отопление и воду — можно собрать самостоятельно. Подключение к газу, установку газового крана и первый пуск делает только газовая служба или организация с допуском.
Что входит в обвязку газового котла?
Краны на подаче и обратке, сетчатый фильтр на обратке, группа безопасности, расширительный бак (если встроенного мало), кран подпитки, а у двухконтурного — подключение холодной и горячей воды.
Где ставить фильтр?
На обратке перед котлом — он задерживает грязь из системы до теплообменника.
Нужен ли расширительный бак, если он есть в котле?
Для небольшой системы обычно хватает встроенного. Если много радиаторов, тёплый пол или бойлер, ставят дополнительный бак.
Нужен ли стабилизатор для газового котла?
Настенные котлы с закрытой камерой энергозависимы, плата чувствительна к скачкам. При нестабильной сети стабилизатор защищает электронику.
Какой дымоход нужен?
Котлу с закрытой камерой — коаксиальный, чаще 60/100 мм; с открытой — вертикальный с тягой; конденсационному — пластиковый для конденсата.
Собрать обвязку
Пришлите модель котла и схему отопления — подберём обвязку по списку.
Камера сгорания, диаметр дымохода, встроенный бак, патрубки и параметры группы безопасности, баков и стабилизаторов — из карточек каталога. Схемы — типовые; для своего дома ориентируйтесь на инструкцию производителя котла и проект. Работы с газом — только газовая служба.
