Водяной тёплый пол: схема, расчёт и монтаж своими руками

Коротко: как устроен

Водяной тёплый пол — трубы в стяжке, по которым идёт тёплая вода от котла. Вода в пол подаётся остывшая до 35–45 °C, поэтому между котлом и полом ставят насосно-смесительный узел: он подмешивает обратку и держит нужную температуру. От узла вода расходится по комнатам через коллектор с расходомерами — у каждой петли свой кран и регулировка. Трубу 16 мм укладывают с шагом 100–200 мм, одна петля — не длиннее 70–100 м. Сверху — стяжка не тоньше 3 см.

Из чего состоит система

Схема подключения

Классическая схема для дома с котлом: котёл → насосно-смесительный узел → коллектор тёплого пола → петли по комнатам → обратно в коллектор и котёл. Радиаторы при этом работают от котла на высокой температуре по своей ветке, а тёплый пол — на низкой через узел.

• Узел с термостатическим клапаном — проще всего: клапан с диапазоном, например, 20–43 °C держит заданную температуру подачи сам.
• Узел с насосом — насос стоит в узле и крутит воду только по контуру пола (в каталоге, например, STOUT SDG-0120 с насосом Grundfos UPSO 25-65 130).
• Без смесительного узла — можно только с конденсационным котлом или тепловым насосом, которые сами выдают 35–45 °C. С обычным котлом пол перегреется.

Расчёт трубы и контуров

1. Посчитайте площадь пола под трубой — без шкафов, ванны и кухонного гарнитура.
2. Умножьте на метраж для выбранного шага и добавьте подводку: путь к комнате и обратно к коллектору.
3. Разбейте на петли: одна петля трубы 16 мм — до 70–80 м, 20 мм — до 100 м. Большая комната — две петли.
4. Число петель = число выходов коллектора. В каталоге есть коллекторы на 2, 3, 5, 8, 10 и 13 выходов.

Пример: комната 18 м² без мебели при шаге 150 мм — 18 × 6,7 ≈ 120 м трубы плюс подводка. Это две петли примерно по 65 м.

Температура и мощность

• Подача в пол — 35–45 °C, обычно не выше 55 °C.
• Разница подачи и обратки — 5–10 °C. Если разница больше, петля слишком длинная или расход мал.
• Поверхность пола в жилых комнатах — до 26–29 °C, иначе ногам некомфортно.
• Мощность — обычно 50–80 Вт с квадратного метра. Если теплопотери комнаты больше, тёплый пол дополняют радиаторами.

Пирог пола

1. Ровное основание (бетонная плита или черновая стяжка).
2. Гидроизоляционная плёнка — на первом этаже и над холодным подвалом.
3. Теплоизоляция или мат с бобышками. Например, мат STOUT 1100 × 800 мм с теплоизоляцией 20 мм — под трубу 14–17 мм, прочность на сжатие 180 кПа.
4. Демпферная лента по периметру комнаты.
5. Петли, уложенные улиткой или змейкой и закреплённые в бобышках, скобами такера или на шине.
6. Стяжка толщиной от 3 см, затем чистовое покрытие.

Монтаж по шагам

1. Повесьте коллекторный шкаф и соберите в нём смесительный узел и коллектор.
2. Подготовьте основание, разложите изоляцию и проклейте демпферную ленту.
3. Уложите петли от коллектора, каждую одним куском — без соединений в стяжке.
4. Подключите петли к коллектору, подпишите их (в каталоге есть наклейки STOUT «Тёплый пол»).
5. Заполните систему, удалите воздух и проведите опрессовку — давлением в 1,5 раза выше рабочего.
6. Залейте стяжку, пока система под давлением. Первое включение — не раньше, чем стяжка наберёт прочность (для цементной — около 28 дней).
7. Настройте расход по петлям расходомерами: длинным петлям — больше, коротким — меньше.

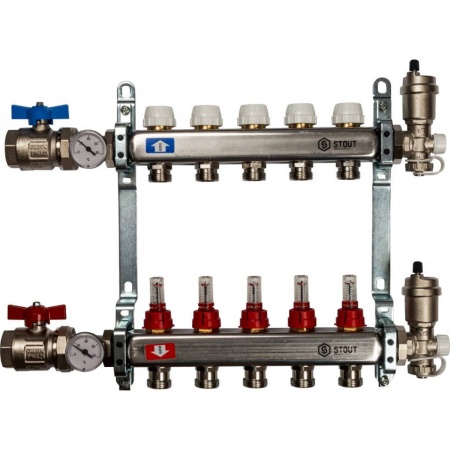

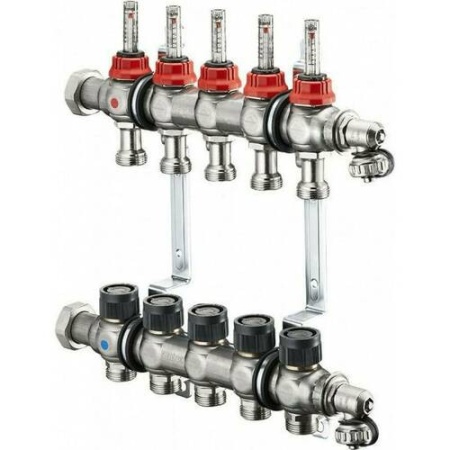

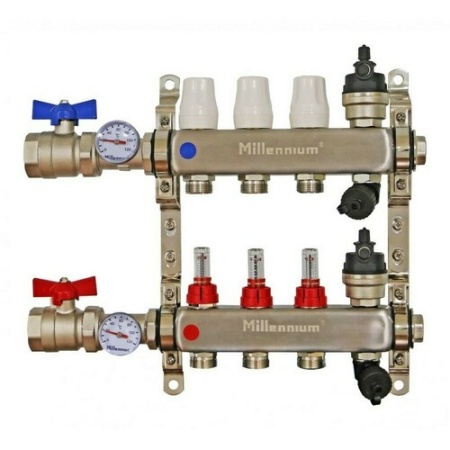

Оборудование из каталога

Ещё: насосно-смесительные узлы, коллекторные шкафы, трубы PEX, маты и демпферная лента, крепёж и наклейки.

Частые ошибки

• Подключение пола напрямую к котлу без смесительного узла — перегрев стяжки и покрытия.
• Слишком длинные петли — дальний конец остаётся холодным.
• Соединения в стяжке — место будущей протечки.
• Нет демпферной ленты — стяжка трескается у стен.
• Включение пола на полную мощность до того, как стяжка высохла.

Вопросы и ответы

Характеристики коллекторов, узлов, труб и матов — из карточек каталога. Шаг укладки, длина петель, температура и мощность — типовые инженерные ориентиры; для своего дома делайте расчёт теплопотерь и следуйте инструкциям производителей оборудования.
