Расчёт радиаторов отопления: сколько секций нужно на комнату

Коротко: как посчитать

Расчёт радиаторов отопления начинают с нужной мощности: ориентир для средней полосы — 100 Вт на 1 м² при потолке до 3 м. Эти ватты делят на теплоотдачу одной секции из паспорта и округляют вверх. Пример: комната 15 м² → 1 500 Вт; секция белой Royal Thermo PianoForte 500 даёт 189 Вт → 1 500 ÷ 189 = 7,9 → 8 секций. Угловому помещению добавьте 20–30%. Если котёл работает на пониженной температуре, паспортную мощность батарея не выдаст — понадобится запас.

Расчёт радиаторов отопления по площади

Базовый способ — от квадратных метров: для жилой комнаты в средней полосе с потолком до 3 м закладывают около 100 Вт на м². Формула: P = S × 100, где S — площадь пола в м². Комната 3 × 4 м = 12 м² → 1 200 Вт.

Это предварительная оценка: точные теплопотери считает проектировщик. Для замены батарей в квартире ориентира с поправками обычно хватает.

Поправки: угловая комната, этаж, окна, утепление

Базовая цифра — для помещения с одной наружной стеной и одним обычным окном. Если условия хуже или лучше, её умножают на коэффициент.

Коэффициенты перемножают: угол на последнем этаже — 1,2 × 1,1 = 1,32, плюс треть к базовой цифре.

Расчёт радиаторов по объёму комнаты

Если потолки высокие или хочется учесть тип дома, считают от объёма. Распространённые ориентиры: 41 Вт на 1 м³ для панельного дома и 34 Вт на 1 м³ для кирпичного. Формула: P = S × h × 41 (или 34), где h — высота потолка.

При потолке 2,7 м для панельного дома по объёму выходит больше, чем по площади, для кирпичного — меньше: тонкие панельные стены теряют больше тепла. В панельном доме с потолком около 3 м надёжнее цифра по объёму.

Сколько секций радиатора нужно на комнату

Формула: N = P ÷ q, где q — теплоотдача одной секции из паспорта. Если указана мощность всей сборки, разделите её на число секций, результат округлите вверх.

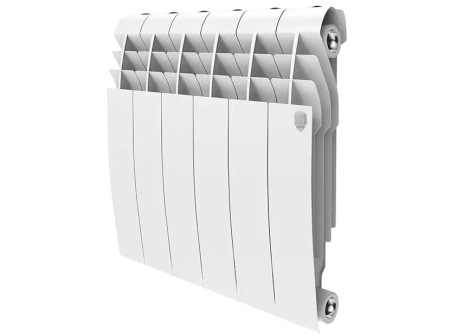

Чем ниже прибор, тем меньше тепла с секции: у Royal Thermo BiLiner 120 Вт при межосевом 350 мм и 171 Вт при 500 мм, так что под низкий подоконник батарея выйдет почти в полтора раза длиннее.

Таблица работает как калькулятор радиаторов отопления: значения без поправок, для потолка до 3 м и теплоотдачи при Δt 70 °C; при более холодной воде пересчитайте по разделу о Δt. У белых сборок PianoForte 500 (Bianco Traffico) на 6, 8, 10 и 12 секций выходит 188,8–190 Вт, в расчёте берём 189; у цвета Silver Satin — 180 Вт. Для углового помещения умножьте площадь на 1,2–1,3 и возьмите строку с площадью не меньше полученной. Вышло 7, а сборки бывают на 6 и 8 — берите 8. Сборки этих серий с боковым подключением в каталоге — до 12 секций: если нужно больше, ставьте две батареи, например под два окна.

Сравнение серий — в статье какие биметаллические радиаторы лучше.

Пример расчёта: спальня, гостиная, детская

Квартира, потолки 2,7 м, 100 Вт/м² с поправками, теплоотдача — по карточкам.

Модели из примера: Royal Thermo PianoForte 500 на 6, 8 и 10 секций, AXIS Classic 22 500 × 500 и 500 × 600, Kermi FKO 22 500 × 1000. Мощность панелей — по карточкам; у разных брендов она бывает дана при разных Δt, режим сверьте в паспорте. Всего на три помещения — около 5,3 кВт; как от суммы перейти к мощности котла в частном доме, разобрано в статье как выбрать газовый котёл.

Где чаще ошибаются:

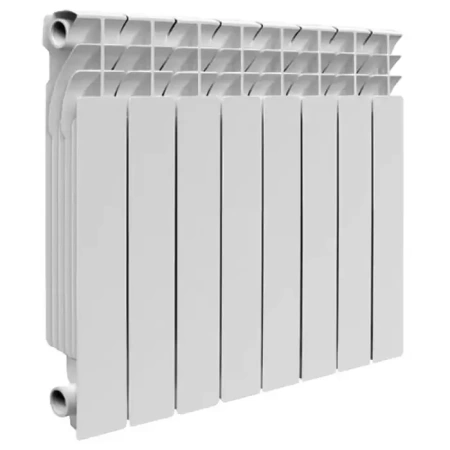

• Берут «площадь помещения» из карточки как готовый ответ: у Royal Thermo и Rommer она посчитана примерно из 100 Вт на м² без поправок.
• Округляют вниз: 9,4 превращается в 9.
• Считают по паспорту при Δt 70 °C, а котёл работает на 60–70 °C.
• Не учитывают подключение: паспортная цифра дана для подвода сверху вниз. При подключении обычной батареи снизу отдача ниже, а батарею длиннее 10–12 секций лучше подключать по диагонали.
• Прячут батарею за глухим экраном или плотной шторой.
• Боятся запаса. С термоголовкой лишнее тепло срезается автоматически, а при нехватке придётся поднимать температуру воды, добавлять секции или менять батарею. В многоквартирном доме с однотрубным стояком термоголовку ставят только вместе с байпасом перед батареей, а замену батарей согласуют с управляющей компанией.

Теплоотдача при Δt 70 °C: что будет при низкой температуре воды

Паспортная цифра верна только при определённом температурном напоре Δt. Это средняя температура воды в приборе минус температура воздуха в комнате: Δt = (t подачи + t обратки) ÷ 2 − t воздуха.

• Подача 95 °C, обратка 85 °C, воздух 20 °C: (95 + 85) ÷ 2 − 20 = 70 °C.
• Подача 90 °C, обратка 70 °C: Δt = 60 °C.
• Подача 70 °C, обратка 55 °C: Δt = 42,5 °C.

Российские производители обычно указывают теплоотдачу при Δt 70 °C. Это условия испытаний, а не рабочий режим: даже центральное отопление по графику 95/70 в сильный мороз даёт Δt около 62 °C — примерно 86% паспортной мощности. Многие европейские дают мощность при Δt 50 или 60 °C, поэтому цифры разных брендов сравнивайте только при одинаковом напоре. Подробнее о разнице — в статье какие радиаторы отопления лучше.

Для другого напора паспортную мощность пересчитывают: Q = Q₇₀ × (Δt ÷ 70)^1,3. Показатель 1,3 типичен для секционных радиаторов, точный — в паспорте модели. Множитель: 0,82 при Δt 60, 0,65 при Δt 50, 0,52 при Δt 42,5.

Пониженная температура — обычное дело для конденсационного котла, теплового насоса, погодозависимой автоматики и систем, где водяной тёплый пол и приборы работают от одного низкотемпературного контура. С тепловым насосом вода обычно 40–50 °C, Δt 20–30 °C: секция отдаёт лишь от пятой части до трети паспорта, и приборы под него подбирают по таблицам производителя.

Панельный радиатор: подбор по мощности

Стальную панель не наращивают: мощность каждой модели фиксирована и указана в карточке. Подбор идёт от ватт к размеру.

1. Посчитайте мощность по площади или объёму, с поправками.
2. Выберите высоту под подоконник: 200, 300, 400, 500, 600 или 900 мм.
3. Выберите тип: чем больше панелей, тем прибор толще и мощнее.
4. Подберите длину: мощность из карточки — не меньше расчётной, а сама батарея обычно не короче половины ширины окна.

У AXIS Classic 22 500 × 1000 при тех же размерах указано 2 265 Вт, у Kermi — 1 930 Вт. Так бывает, когда мощность дана при разных режимах: режим смотрите в паспорте. Схемы подвода труб — в статье подключение радиатора отопления.

Модели из каталога для расчёта

Все модели — в разделах биметаллические, алюминиевые и стальные панельные. Чем отличаются биметалл и алюминий — в статье биметаллические или алюминиевые радиаторы.

Вопросы и ответы

Теплоотдача, размеры, гарантия и «площадь помещения» — из карточек каталога. 100 Вт на м², 41 и 34 Вт на м³, поправки и пересчёт по Δt — распространённые ориентиры для предварительного подбора.
