Подключение радиатора отопления: схемы, арматура и монтаж по шагам
Коротко: как подключить
Схему выбирают по разводке труб. Боковое подключение — подача и обратка с одной стороны — стандарт для квартир со стояками. Диагональное — подача сверху с одной стороны, обратка снизу с другой — равномерно прогревает длинные приборы. Нижнее — трубы из пола, прибор с нижними патрубками и узлом подключения. На подаче ставят термостатический или ручной регулирующий клапан, на обратке — запорно-балансировочный, сверху — кран Маевского. В однотрубной системе обязателен байпас. В квартире с центральным отоплением замену согласуют с управляющей компанией.
Схемы подключения радиатора
| Схема | Как подводят трубы | Когда выбирать |
|---|---|---|
| Боковая (односторонняя) | Подача в верхний патрубок, обратка в нижний — с одной стороны | Квартиры со стояками, короткие приборы до 10–12 секций |
| Диагональная | Подача сверху с одной стороны, обратка снизу с другой | Длинные радиаторы: прибор прогревается равномерно по всей длине |
| Нижняя (седельная) | Обе трубы снизу, с разных сторон прибора | Трубы в полу, когда хочется скрыть подводку |
| Нижняя через узел | Обе трубы снизу в одной точке, в узел нижнего подключения | Радиаторы с нижними патрубками: Ventil, FTV, VK |
Подача почти всегда должна входить сверху: горячая вода поднимается вверх и равномерно проходит по прибору. Подключение «снизу вверх» работает хуже — верх прибора остаётся холоднее. Если боковая схема на длинном приборе даёт холодный дальний край, помогает удлинитель потока: трубка внутри коллектора, которая доводит воду до дальней секции.
Важно. Боковое подключение к секционному радиатору рассчитано на короткие приборы. Длинную батарею подключайте по диагонали или разделите мощность на два прибора.
Однотрубная и двухтрубная система
| Однотрубная | Двухтрубная | |
|---|---|---|
| Как устроена | Вода идёт по одной трубе через все приборы подряд | Отдельные трубы подачи и обратки, каждый прибор подключён параллельно |
| Где встречается | Стояки в многоэтажных домах старой постройки | Частные дома, новые квартиры с поквартирной разводкой |
| Байпас | Обязателен: перемычка перед батареей, чтобы её перекрытие не останавливало стояк | Не нужен |
| Термоголовка | Только с клапаном для однотрубных систем (с малым сопротивлением) | Любой термостатический клапан с балансировкой |
Если в квартире однотрубный стояк, менять батарею без байпаса нельзя: перекрыв кран на приборе, вы остановите отопление у соседей сверху или снизу. Байпас ставят без крана на нём и диаметром на размер меньше стояка.
Нижнее подключение и узлы

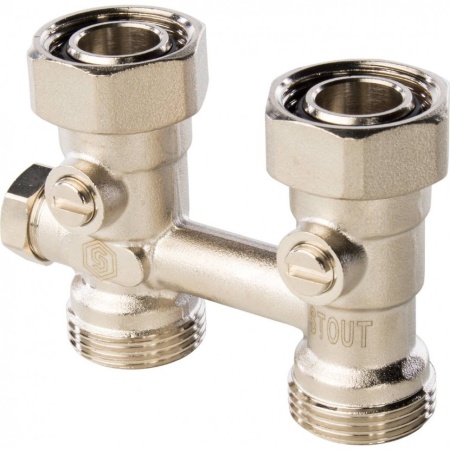

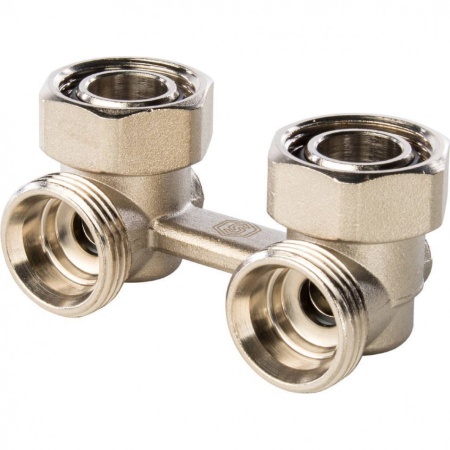

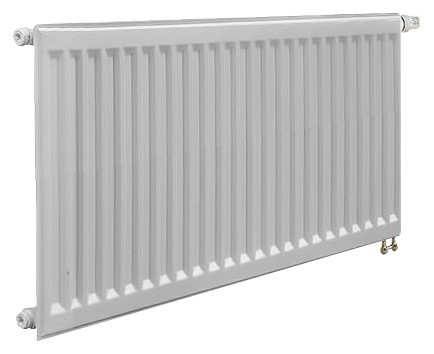

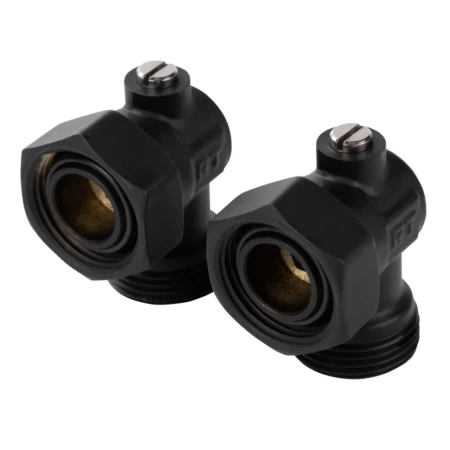

У радиаторов с нижними патрубками подача и обратка выходят снизу на расстоянии 50 мм друг от друга. Так устроены, например, стальные панельные Kermi FTV (FKV) с подключением 2 × G¾″ наружной резьбы и биметаллические Rifar Base Ventil. К ним ставят узел нижнего подключения — блок из двух кранов, который позволяет перекрыть и снять прибор без слива системы. Узлы бывают прямыми (трубы из пола) и угловыми (трубы из стены), для однотрубной системы — со встроенным байпасом.
- Для двухтрубной системы
- Трубы выходят из стены
- Для дома и квартиры
- Для однотрубной системы
- Трубы выходят из пола
- Для дома и квартиры
- Раздельный: два крана
- Номинальное давление PN 10 бар, пробное 15 бар
- Чёрный цвет
- Подключение 2 × G¾″ (евроконус)
- Теплоотдача 1 930 Вт
- Монтажный комплект с воздухоспускным клапаном
Какую арматуру ставить
| Где | Что ставят | Зачем |
|---|---|---|

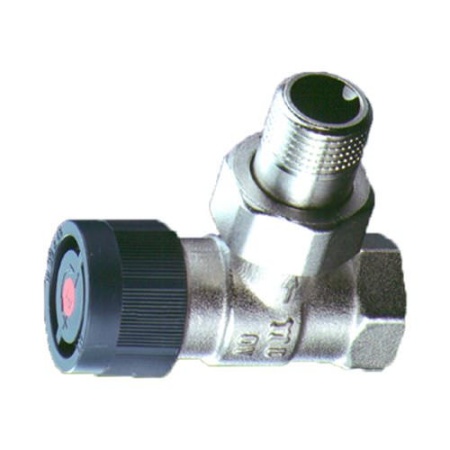

| Подача (верхний патрубок) | Термостатический клапан с термоголовкой или ручной регулирующий клапан | Регулировать температуру в комнате, перекрыть прибор |

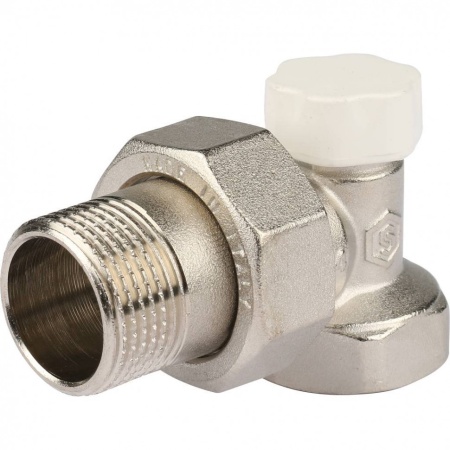

| Обратка (нижний патрубок) | Запорно-балансировочный клапан | Настроить расход через прибор и перекрыть его для снятия |
| Верхняя свободная пробка | Кран Маевского или автоматический воздухоотводчик | Выпустить воздух при заполнении системы |
| Нижняя свободная пробка | Заглушка | Закрыть неиспользуемое отверстие |

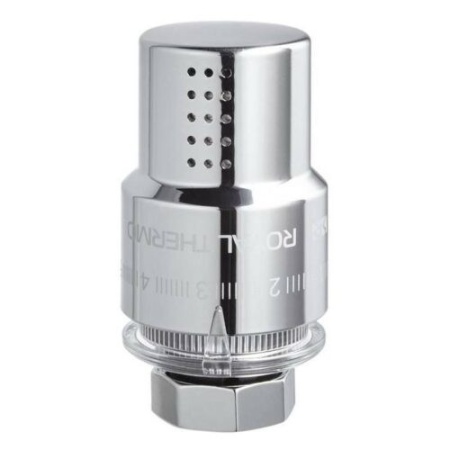

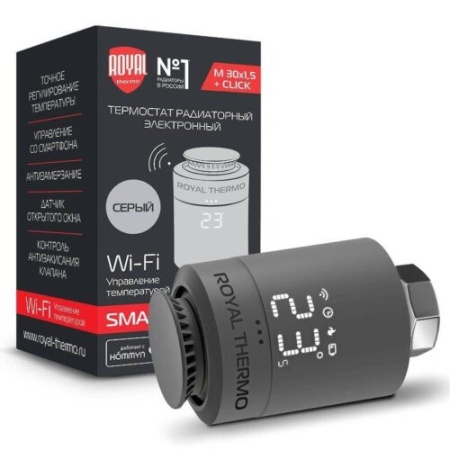

Термоголовку с жидкостным датчиком ставят горизонтально, чтобы на неё не шло тепло от трубы, и не закрывают шторой. Электронные термоголовки обычно позволяют задать расписание — уточняйте в описании модели.
- Под термоголовку
- До 110 °C, давление до 10 бар
- Производство: Германия
- Никелированная латунь
- PN 10 бар
- Настройка расхода через прибор
- Жидкостный датчик
- Диапазон 7–28 °C
- Резьба M30 × 1,5
- Диапазон 5–30 °C
- Резьба M30 × 1,5 и Click
- Пластиковый корпус
Для секционных радиаторов удобно брать готовый монтажный комплект: переходники, кран Маевского, заглушку и кронштейны, например Millennium 3/4 с кронштейнами. Всё для обвязки — в разделах радиаторная арматура и комплектующие к радиаторам.
Монтажные расстояния
Чтобы воздух свободно проходил сквозь секции, батарею не прижимают к полу, стене и подоконнику. Типовые ориентиры:
- зазор над полом — 8–12 см: можно мыть пол, воздух подходит снизу;
- от подоконника — не меньше 5–10 см;
- от стены — 3–5 см, кронштейны обычно задают этот зазор;
- по ширине батарею лучше делать на 50–75% ширины окна и ставить по его центру.
Точные расстояния и количество кронштейнов указаны в паспорте изделия: у тяжёлых приборов кронштейнов больше, у стальных панельных — свои крепления под тип 10–11 или 21–33.
Монтаж радиатора по шагам
- Перекройте и слейте участок системы. В квартире с центральным отоплением — только по согласованию с управляющей компанией и вне отопительного сезона.
- Разметьте место по уровню с учётом расстояний до пола, подоконника и стены.
- Закрепите кронштейны. Для лёгкого спуска воздуха прибор можно повесить с уклоном в несколько миллиметров к крану Маевского.
- Соберите прибор: переходники, кран Маевского, заглушку. Резьбу уплотняйте льном с пастой или прокладками — по типу соединения.
- Установите клапаны: термостатический или регулирующий на подачу, балансировочный — на обратку. Для однотрубной системы — байпас перед прибором.
- Подключите трубы, повесьте прибор и проверьте все соединения.
- Заполните систему медленно, выпустите воздух краном Маевского, проверьте на протечки под рабочим давлением.
- Настройте балансировочный клапан, наденьте термоголовку.
Частые ошибки при подключении
- Нет байпаса в однотрубной системе — перекрытый прибор останавливает весь стояк.
- Краны на байпасе — их закрывают «для лучшего прогрева» и разбалансируют стояк.
- Подача снизу, обратка сверху — батарея греет заметно хуже.
- Длинный секционный радиатор с боковым подключением — дальний край остаётся холодным.
- Батарея вплотную к подоконнику или закрыт экраном без отверстий — тепло остаётся под подоконником.
- Узел не под тот прибор — у нижних патрубков бывает внутренняя резьба или наружная под евроконус (ЕК), проверьте карточку.
Вопросы и ответы
Какое подключение радиатора отопления лучше?
Для длинных приборов — диагональное: подача сверху с одной стороны, обратка снизу с другой. Для коротких в квартире со стояками — боковое. Если трубы в полу — нижнее через узел подключения.
Нужен ли байпас при подключении радиатора?
В однотрубной системе — обязательно: без него перекрытие прибора остановит стояк. В двухтрубной системе байпас не нужен.
Как подключить радиатор с нижним подключением?
Через узел нижнего подключения: прямой, если трубы из пола, угловой — если из стены. Для однотрубной системы берут узел со встроенным байпасом. Резьбу узла сверяют с патрубками прибора.
На каком расстоянии от пола вешать радиатор?
Обычно 8–12 см от пола и не меньше 5–10 см от подоконника, 3–5 см от стены. Точные значения — в паспорте изделия.
Можно ли самому заменить радиатор в квартире?
Работы на общедомовом стояке согласуют с управляющей компанией: им нужно перекрыть и слить стояк. Меняют батареи вне отопительного сезона и после монтажа проверяют под давлением.
Куда ставить термоголовку — на подачу или обратку?
На подачу, в верхний патрубок, через термостатический клапан. На обратку ставят запорно-балансировочный клапан.
Что посмотреть в каталоге
Пришлите фото труб у окна и модель батареи — подскажем схему и подберём клапаны и узел подключения.
Характеристики радиаторов и арматуры — из карточек каталога. Монтажные расстояния — типовые ориентиры; точные значения и порядок монтажа сверяйте с паспортом изделия.
