Коллекторные шкафы STOUT — купить в Москве

Шкаф для коллектора выбирают последним, а надо бы одним из первых: именно он определяет, поместится ли собранный узел в стену и останется ли к нему доступ. Коллектор с расходомерами, концевыми группами и подключёнными трубами занимает заметно больше места, чем сам коллектор в коробке.В разделе 30 позиций STOUT. Наружные шкафы серий ШРН на 1-3, 4-5 и далее до 19-20 выходов, ширина от 450 до 1300 мм, глубина 118 и 180 мм, высота 650-715 мм. Цены от 2 140 до 17 735 рублей.Глубина 118 мм рассчитана на коллектор без насосной группы, 180 мм — на узел со смесительной группой и насосом. Ошибка в глубине обнаруживается в момент, когда дверца перестаёт закрываться, и исправляется только заменой шкафа или переносом узла.Наружный шкаф ставится на стену, встраиваемый утапливается в нишу. Второй выглядит аккуратнее, но требует ниши в стене, которую надо предусмотреть до отделки.Число выходов в названии шкафа соответствует числу контуров коллектора. Брать шкаф впритык не стоит: подводящие трубы заходят снизу и тоже занимают место по ширине.Скажите число контуров и есть ли смесительный узел — подберём шкаф по ширине и глубине с запасом на обвязку.

Коллекторные шкафы STOUT: вопросы и ответы

Что значат ШРН, ШРНУ и ШРВ в названиях шкафов STOUT?

ШРН — шкаф распределительный наружный, ШРВ — встроенный, это видно из полных названий. ШРН-180 и ШРНУ-180 — наружные шкафы глубиной 180 мм. Последняя цифра в обозначении — типоразмер: чем она больше, тем шире шкаф и тем больше выходов коллектора в нём помещается, от 1–3 до 19–20. У разных линеек нумерация немного отличается, поэтому ориентируйтесь на число выходов в названии.

Как читать габариты в названии шкафа?

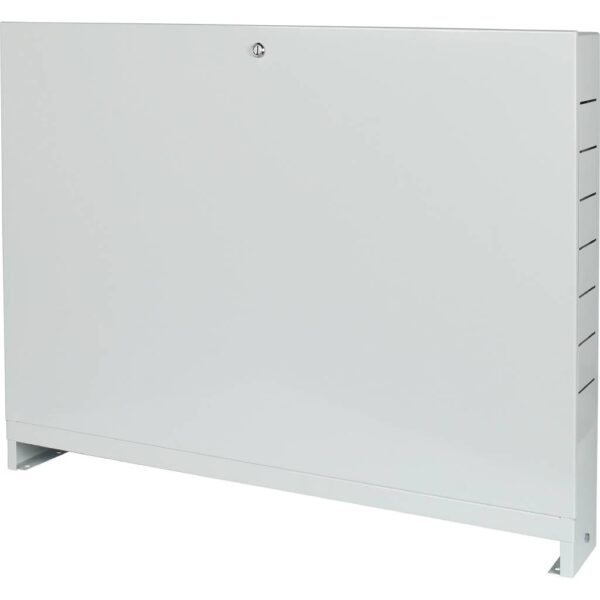

Три числа — размеры в миллиметрах. У большинства моделей первое число — высота: 650–651 мм у наружных и 670 мм у встроенных. Второе — глубина, третье — ширина, она растёт с числом выходов: например, у ШРН-180 от 361 до 1300 мм. У шкафов ШРН с размерами вида 450х118х652-715 порядок другой: сначала ширина, а высота регулируется в пределах 652–715 мм.

Какой глубины наружный шкаф выбрать — 120 или 180 мм?

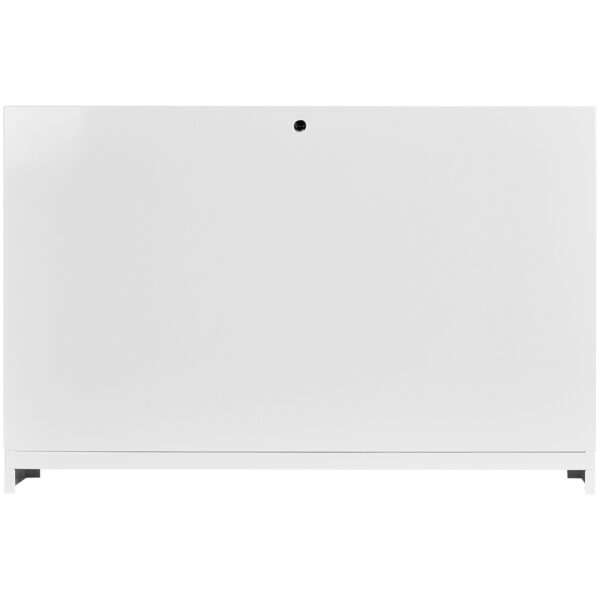

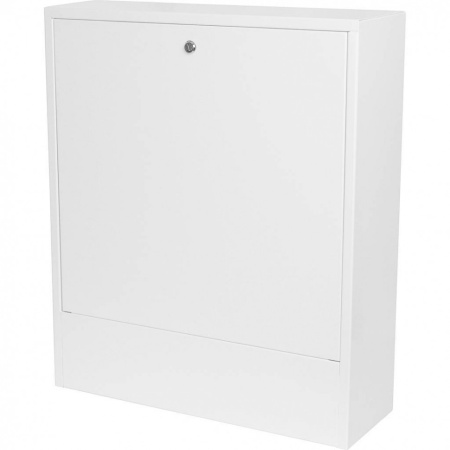

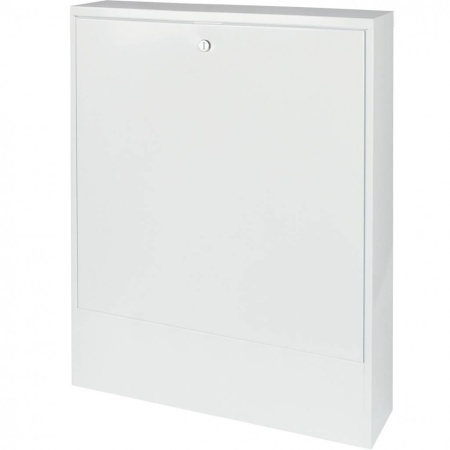

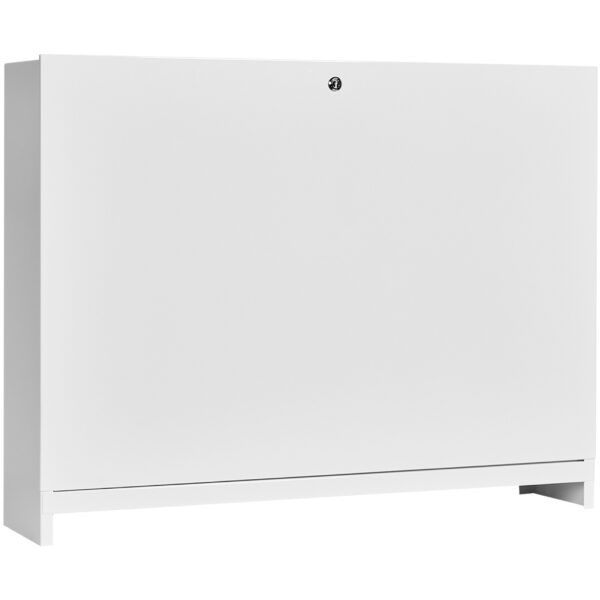

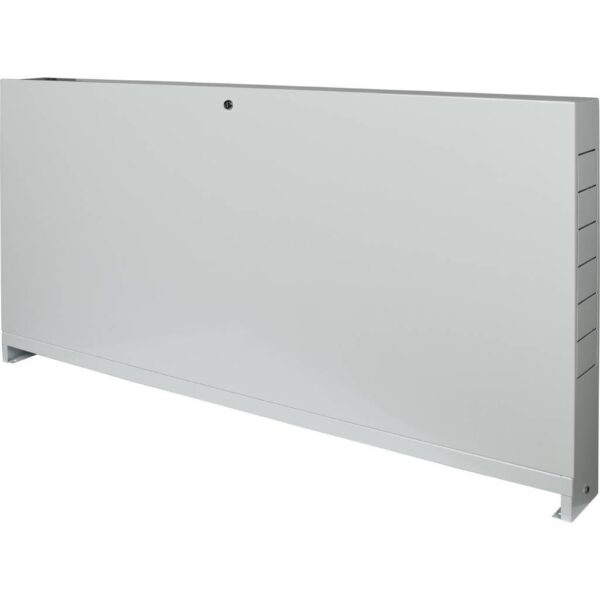

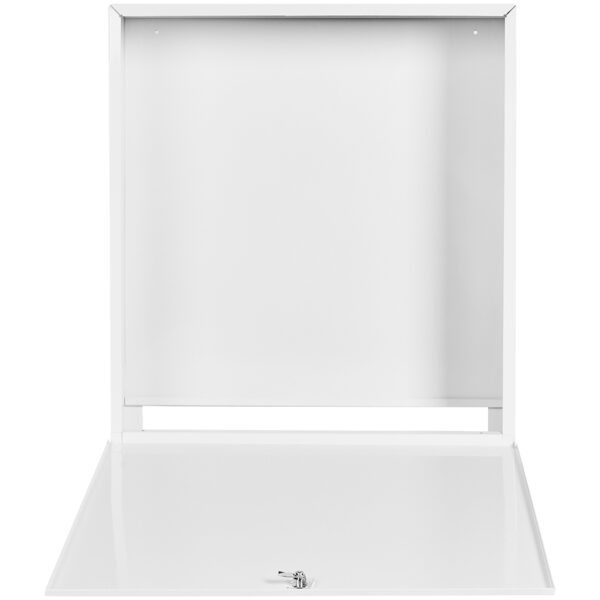

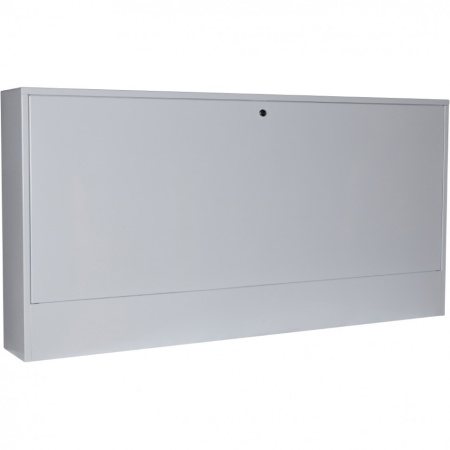

Наружные шкафы STOUT в разделе есть глубиной 118–120 мм (ШРН) и 180 мм (ШРН-180 и ШРНУ-180). Неглубокого шкафа обычно хватает для коллекторов водоснабжения и радиаторного отопления. Глубину 180 мм берут, когда в шкаф ставят коллектор тёплого пола с насосно-смесительным узлом: он выступает от стены дальше обычной гребёнки. Перед выбором сравните глубину шкафа с глубиной собранного узла вместе с кранами.

Какую нишу готовить под встроенный шкаф ШРВ?

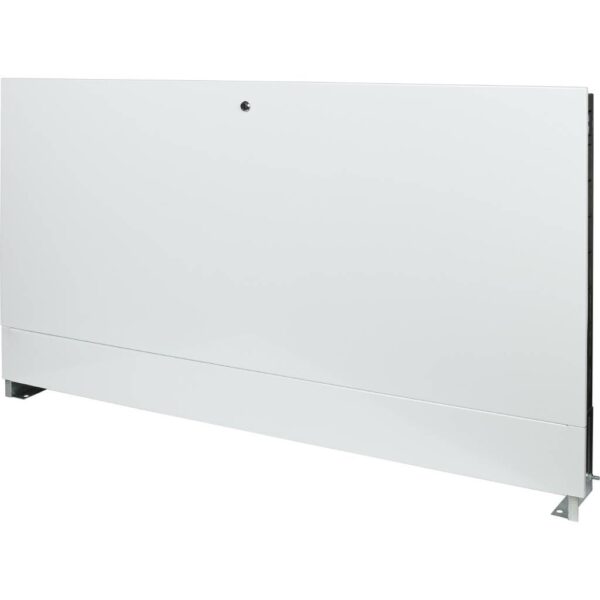

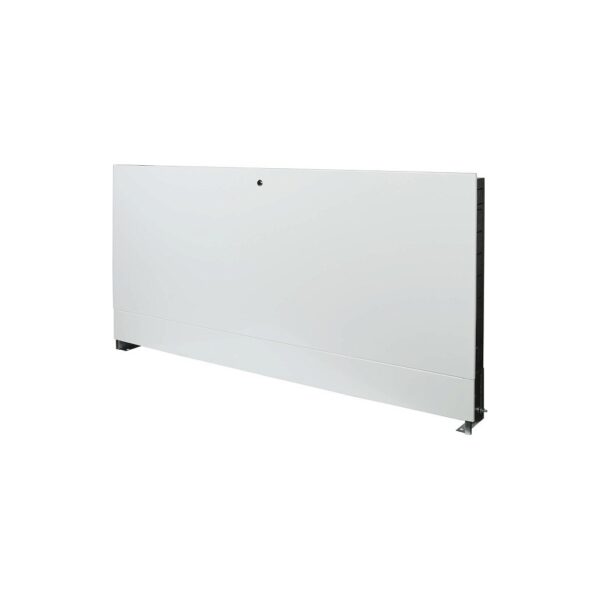

Встроенные шкафы STOUT ШРВ имеют глубину 125 мм и высоту 670 мм, а ширина зависит от типоразмера: от 404 мм у ШРВ-0 на 1–3 выхода до 1346 мм у ШРВ-7 на 19–20 выходов. Нишу делают немного больше корпуса — с запасом на выравнивание по уровню и крепёж. Глубину ниши считают с учётом штукатурки и плитки, чтобы дверца встала вровень с готовой стеной. Заранее продумывают, откуда к коллектору подойдут трубы.
